CNC プレス ブレーキ マシンの購入は一か八かの資本支出を意味し、仕様の不一致が生産のボトルネック、部品の廃棄、収益の減少に直接つながります。製造工場は、不必要な軸に過剰投資したり、トン数やソフトウェア機能への投資が過少になることがよくあります。これにより、マシンがアイドル状態になったり、コアの実稼働ワークフローを処理できなくなったりします。メーカーの販売後のインフラストラクチャを評価せずに機器を単独で評価すると、重大な運用リスクが生じます。
このガイドは、仕様の評価、ドライブ テクノロジの比較、工場規模と適切なマシン クラスのマッチングのための体系的なフレームワークを提供します。統合の現実と長期的な信頼性に基づいてメーカーを精査する方法を学びます。適切な プレス ブレーキ マシンを選択するには 、現在の材料需要と将来の生産目標を深く理解する必要があります。情報に基づいて現場での意思決定を行うために必要な技術的要件を正確に分析します。
トン数と長さによってベースラインの実行可能性が決まります。機械の能力は、材料の最大厚さ、引張強さ、必要な最長曲げ長さを使用して、20% ～ 30% の安全マージンを考慮して計算する必要があります。
工場プロファイルが仕様レベルを決定: 多品種少量のジョブショップでは迅速なセットアップ ソフトウェアと多軸バックゲージが必要ですが、大量生産設備では自動クラウニングと高速サイクルタイムの駆動システムが必要です。
駆動システムは運用コストに影響を与えます: 油圧、電気、ハイブリッド プレス ブレーキ機械のいずれを選択するかによって、サイクル タイム、エネルギー消費、メンテナンスのオーバーヘッドが根本的に変わります。
エコシステムの互換性は非常に重要です。プレス ブレーキ機械は真空中では効率的に動作できません。上流プロセス (レーザー切断、パンチング、シャーリング) および下流アセンブリと同期する必要があります。
メーカー サポートは重要な機能です。信頼性の高い OEM サービス SLA、ローカライズされたスペアパーツの入手可能性、オープンな CNC 制御アーキテクチャ、および包括的なオペレーター トレーニングがなければ、高性能マシンの価値は失われます。
目次
トン数によって、機械が適用できる最大曲げ力が決まります。この要件の計算には、材料の種類、シートの厚さ、および選択した V ダイ開口部が含まれます。軟鋼、ステンレス鋼、アルミニウムはすべて異なる引張強度を持っています。高強度鋼は、標準的な軟鋼と比較して、需要トン数が飛躍的に増加します。標準的な経験則では、ベースラインの軟鋼トン数に特定の材料係数を掛ける必要があります。たとえば、1/4 インチのステンレス鋼を曲げるには、同じダイ開口部上で 1/4 インチのアルミニウムよりもはるかに大きな力が必要です。
エンジニアは、20% ～ 30% のトン数バッファを計算に組み込む必要があります。機械を最大限の限界値で継続的に動作させると、フレームが大きくたわみ、油圧による早期摩耗が発生します。この安全マージンにより、構造的な歪みが防止され、将来のより厚いまたはより硬い材料への移行に対応できます。現在、工場で必要な力が最大 100 トンに達している場合、130 トンの機械を購入すると、長期にわたる生産期間にわたって寿命と一貫した角度精度が保証されます。
曲げ全長は使用可能なサイドフレーム間の距離と大きく異なります。ハウジング間の距離によって、機械を完全に通過できる部品の最大幅が決まります。深いフランジを備えた曲げ部品では、スロートの深さとストローク長を慎重に評価する必要があります。スロートの深さが不十分であると、曲げの際に長いフランジがサイドフレームを通過できず、オペレーターは部品を廃棄したり、危険な回避策を試みたりする必要があります。
特大のマシンを購入すると、明確なトレードオフが生じます。大型の機械はラム速度が遅いことが多く、大きな床面積を必要とします。適切なサイズの機械は、特定の部品寸法を満たしながら、サイクル時間を最適化し、貴重な作業現場のスペースを節約します。ボックスを深く曲げる必要がある場合は、予想される最長の部品を常に測定し、ハウジング間に快適にフィットすることを確認してください。
さまざまな製造環境には、特定の機械構成が必要です。多品種少量のジョブ ショップでは柔軟性が優先されます。これらの施設は、迅速セットアップ ソフトウェア、油圧ツーリング クランプ、多軸バックゲージから大きな恩恵を受けています。オペレーターは 1 回のシフトで 5 つの異なる部品プロファイルを切り替える可能性があるため、このような環境では迅速な切り替えが収益性を決定します。
少量多品種の生産工場では、スループットが重視されます。これらの施設では、迅速なサイクル タイム、高速ラム移動、およびロボットによるセル統合の可能性が必要です。初心者レベルまたはメンテナンス ショップは、簡素化された 1 軸または 2 軸 CNC システムで成功することがよくあります。これらの基本的なセットアップは、大規模なメモリ プロファイルや複雑なプログラミングを必要とせずに、反復的な操作を処理します。
ショッププロフィール | 制作スタイル | 優先機能 | 理想的なバックゲージ |
|---|---|---|---|
ジョブショップ | 多品種少量対応 | クイッククランプ、オフラインソフトウェア | 4軸から6軸へ |
生産施設 | 少量混在、大量生産 | ロボットの統合、高速ラム速度 | 2軸から4軸へ |
メンテナンス・エントリー | 修理、基本ブラケット | シンプルなコントロール、耐久性 | 1軸から2軸へ |
従来のデュアルシリンダー油圧システムは、高トン数の用途で主流です。これらの機械は、100 トンから数千トンまでの要件を容易に処理します。これらは、厚板や高張力材料を曲げるための生のパワーを提供します。ただし、油圧システムでは、店舗マネージャーが計画を立てなければならない特定のメンテナンスの現実が生じます。
オペレーターは、オイル交換、シールの劣化、比例バルブの摩耗を管理する必要があります。熱膨張は、長時間にわたる複数シフトの運転中に大きな課題となります。作動油が加熱すると粘度が変化し、ラムの位置決め精度がわずかに変化する可能性があります。最新の油圧システムは高度な冷却によってこの問題を軽減しますが、温度管理がされていない工場での超精密作業にとっては依然として要因となります。
サーボ電気ドライブは、ベルトとプーリーまたはボールねじシステムを利用します。これらは、通常 100 トン未満の低から中トン数の用途に優れています。電気機械には、油圧式機械に比べて明確な操作上の利点があります。実際のラムストローク中にのみエネルギーを消費するため、標準的なシフト全体での電力使用量が大幅に削減されます。
作動油が不要になることで、オイルのメンテナンスや漏れのリスクが完全に排除されます。電気ドライブはラムの加速と減速を高速化し、サイクルタイムを短縮します。さらに、熱ドリフトがほぼゼロに近いため、シフトの最初の部分から最後まで絶対的な精度が保証されます。そのため、複雑な電子機器の筐体や航空宇宙部品に最適です。
ハイブリッド システムは、双方向サーボ モーターを利用して局所的な油圧ポンプを駆動します。このアーキテクチャは、従来の油圧の高トン数能力と電気ドライブの効率を組み合わせています。サーボモーターは、動きが必要な場合にのみポンプを作動させるため、従来の油圧パワーユニットのような継続的なハム音や発熱が発生しません。
このアプローチにより、必要なオイル量が大幅に削減され、ポンプの連続的なアイドリングがなくなります。ハイブリッド システムはより高い初期投資を必要としますが、長期的には運用コストを大幅に節約できます。これらは、迅速かつ正確なラム制御とともに大きな曲げ力を必要とする店舗にとって最適なバランスを実現します。
ドライブのタイプを検討する前に、最大トン数の要件を評価してください。
店舗の電力容量と冷却能力を評価してください。
生産ノルマを満たすために必要な予想サイクル時間を計算します。
現在のフロアスタッフのメンテナンス帯域幅を確認してください。

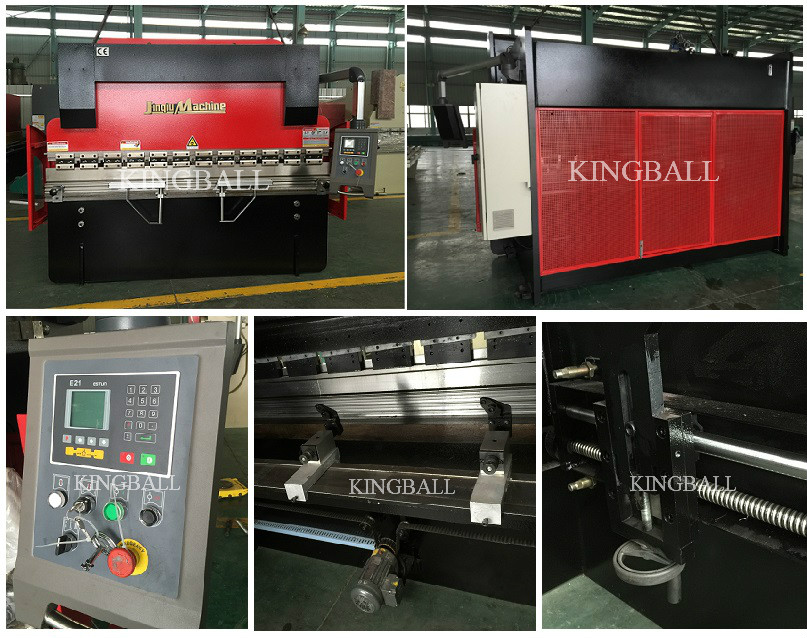

バックゲージの複雑さは、セットアップ時間と部品の精度に直接影響します。 2 軸 (X、R) バックゲージは、標準的な対称部品や基本的なステップ曲げに適しています。ゲージフィンガーの前後および上下の動きを制御します。フランジの長さが異なる部品には 4 軸 (X、R、Z1、Z2) システムが必要になります。独立した Z 軸により、曲げラインに沿って指を左右に動かすことができます。
6 軸 (X1、X2、R1、R2、Z1、Z2) バックゲージは、非常に複雑な非対称部品を処理します。これにより、ベッドの長さ全体にわたってテーパ状の曲げとマルチステーションのセットアップが可能になります。軸を追加すると初期投資が増加しますが、オペレータのセットアップ時間と複雑な形状のスクラップ率が大幅に削減されます。オペレータが手動でゲージフィンガをスライドさせる必要がなくなると、スピンドルの稼働時間が増加します。
最新のコントローラー ソフトウェアは、 プレス ブレーキ マシンを 非常に効率的なワークステーションに変えます。 3D グラフィカル インターフェイスは、マシン上の衝突検出、自動工具選択、最適な曲げシーケンスを提供します。 Delem、Cybelec、ESA などの標準的な CNC 制御プラットフォームは、業界で広く知られています。独自の OEM ソフトウェアは、マシンとの深い統合を提供しますが、新入社員の学習曲線が急になる可能性があります。
オフライン プログラミング ソフトウェアを使用すると、エンジニアは機械から離れた場所で曲げプログラムを作成できます。これにより、手動プログラミングを待つことなく、プレスブレーキが金属を曲げ続けることができます。直感的な制御とシームレスな CAD/CAM 統合により、複雑な曲げ作業が簡素化され、熟練労働者不足が軽減されます。オフィスで曲げシーケンス全体をシミュレーションして、ブランクを切断する前に部品が実際に製造できることを確認できます。
ツーリング システムは、セットアップの速度と操作の多用途性を左右します。ヨーロッパ (Promecam) スタイルのツールは、広範囲にわたる入手性と手頃な価格を提供します。アメリカン スタイルのツールは、過酷な用途に堅牢なパフォーマンスを提供します。 Wila/Trumpf (WT) スタイルのツーリングは、特殊なクランプ プロファイルを通じて比類のない精度と非常に迅速な工具交換を実現します。
曲げ方法も機械応力に影響します。空気曲げは必要なトン数が少なく、角度の制御は CNC に依存します。ボトミングとコイニングでは、材料を金型に完全に押し込むため、大幅に高いトン数が要求され、機械の摩耗が増加します。多品種環境では、油圧式または空圧式のクイック クランプ システムの恩恵が大きく受けられ、工具の交換時間が数分から数秒に短縮されます。
重い負荷がかかると、機械のラムとベッドが自然にたわみ、「カヌー」効果が生じます。このたわみにより、部品の中心の曲げ角度がエッジとは異なります。クラウニング システムは、この物理的現実を補います。手動クラウニングでは、テスト曲げに基づいてオペレータが調整するウェッジ システムを利用します。
CNC 制御の自動クラウニングでは、ベッドに組み込まれた油圧シリンダーまたは機械式ウェッジを利用します。コントローラーはリアルタイムの圧力フィードバックを使用してベッドカーブを動的に調整します。これにより、手動のシミングを必要とせずに、機械の全長にわたって一貫した曲げ角度が保証されます。 4 フィートを超える部品の場合、品質を安定させるためには自動クラウニングが実質的に必須です。
機械の正味重量とフレーム構造により、長期的なアライメントが決まります。熱応力を完全に緩和した溶接スチールフレームは、数十年にわたる頻繁な使用にもその形状を維持します。応力が緩和されていないフレームは時間の経過とともに歪む可能性があり、位置決めの再現性が損なわれ、オペレーターに終わりのないフラストレーションを引き起こす可能性があります。
一般に、フレームが重いということは、鋼板が厚く、振動減衰が優れていることを示します。剛性は角度精度と直接相関します。メーカーを評価する際には、フレームのエンジニアリングと製造時に利用された応力除去プロセスを精査してください。重くて剛性の高いフレームは、底入れ作業中に発生する巨大な力を永久変形することなく吸収します。

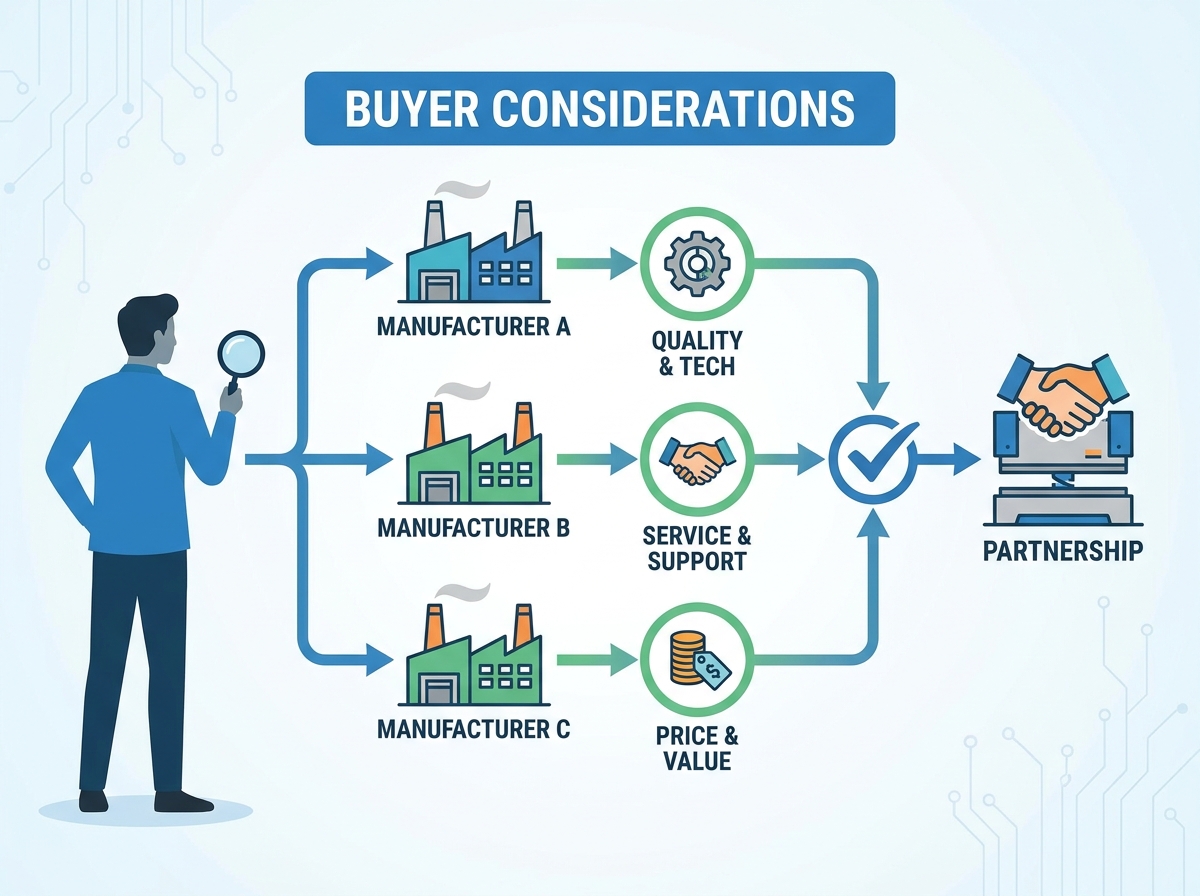

高性能マシンには堅牢なサポート ネットワークが必要です。メーカーが保証する応答時間と現地の技術者の空き状況を評価します。 IoT を介したリモート診断機能により、技術者は現場に行かずにソフトウェアやセンサーの問題のトラブルシューティングを行うことができ、ダウンタイムが大幅に削減されます。午前 2 時にマシンがエラー コードをスローした場合、誰に電話すればよいかを正確に知っておく必要があります。
交換部品のサプライチェーンを分析します。独自の単一ソース コンポーネントで構築されたマシンには重大な脆弱性が生じます。有名ブランドの既製の産業用コンポーネントを利用した機器により、OEM の将来のステータスに関係なく、部品が世界中で確実に入手可能になります。標準化された油圧バルブと電気接触器により、メンテナンスチームは海外への発送を何週間も待つ必要がなくなります。
適切なオペレーターのトレーニングがなければ、最高のマシンでもパフォーマンスが低下します。メーカーのオンボーディング プロセスを徹底的に評価します。オンサイトトレーニングの期間と提供されるドキュメントの品質を決定します。継続的な技術サポートにアクセスすることで、オペレーターは複雑な曲げの問題が発生したときに確実に解決できます。
トレーニングが不十分だと、マシンの稼働率が低くなります。また、偶発的な工具やバックゲージの衝突のリスクも高まります。包括的なトレーニング プログラムにより投資が保護され、フル生産能力への移行が加速されます。ボタンを押すだけでなく、定期的なメンテナンスもトレーニングに含まれるようにしてください。
標準保証内容はメーカーによって大きく異なります。摩耗部品、工具、ソフトウェアのサブスクリプションの更新など、除外されるものを精査します。包括的な予防保守契約により、機械は年に一度の校正と流体検査を受けることが保証されます。
定期的なメンテナンスにより、致命的な故障が防止され、角度精度が維持されます。マシンが 10 年以上稼働し続けることを保証するために、ソフトウェアの更新や制御の改修などの長期ライフサイクル サポートに対するメーカーの取り組みを評価します。強力な保証は、フレームと駆動システムに対するメーカーの信頼を反映しています。
高トン数の機械には特別な床基礎が必要です。標準的な作業現場では、巨大なプレス ブレーキの集中重量を支えることはほとんどありません。設置前に、構造エンジニアとコンクリートの深さ、土壌の圧縮、鉄骨補強の要件について詳しく説明します。 300 トンの機械は、標準的な 4 インチのスラブをすぐに破壊します。
基礎が不十分な状態で精密機器を設置すると、フレームのねじれが発生します。振動の伝播は近くの機械に影響を与え、プレスブレーキの位置再現性が失われます。重機の場合、現場の適切な準備は交渉の余地がありません。注文書に署名する前に床のコアドリルを行って厚さを確認してください。
プレス ブレーキ機械は 補完的な機械に大きく依存しています。上流のプロセスが板金を正確に切断、せん断、または打ち抜きできない場合、曲げプロセスに影響が生じます。一貫性のないブランク サイズやエッジの欠陥により、正確な測定が不可能になります。プレスブレーキは、入力したとおりに正確に曲がります。入ってくるゴミは出てくるゴミと同じです。
上流のレーザー切断による熱応力とマイクロジョイントは、曲げ中に材料がどのように降伏するかに影響します。硬化したレーザーカットエッジには、せん断エッジとは異なる曲げパラメータが必要になる場合があります。切断公差と曲げ公差を同期させることで、最終的な組み立てを確実に成功させることができます。下流の溶接工はプレス ブレーキ オペレータに頼って、過度の隙間埋めを避けるために完璧な角度の部品を供給します。
物理的な店舗のレイアウトは、マテリアル フローの効率を左右します。材料が保管から切断、曲げ、最終溶接までどのように移動するかを分析します。プレス ブレーキのボトルネックは、機械サイクルの遅さではなく、材料の取り扱いの悪さに起因することがよくあります。ステージング領域は明確に定義する必要があります。
シートフォロワーの必要性を評価します。これらのフロント サポート アームは、重いシートや大きなシートを扱うオペレーターを支援し、疲労を防ぎ、背中の曲がりの欠陥を軽減します。ロボット曲げセルの将来の統合を計画するには、十分な床面積と安全周囲の考慮が必要です。機械の周囲にフォークリフトがアクセスでき、スクラップ箱を置けるスペースを確保してください。
適切なプレス ブレーキ機械を選択するには、生産要件、機械の仕様、自動化機能、長期的な運用コストのバランスを考慮する必要があります。トン数、駆動技術、CNC 制御、ツーリング システム、工場の準備状況、メーカーのサポートを評価することで、投資が確実に信頼性の高いパフォーマンスと持続可能な生産性を実現するのに役立ちます。
Nanjing Jinqiu CNC Machine Tool は CNC 板金加工装置を専門とし、世界中のメーカーに信頼性の高いプレス ブレーキ ソリューションを提供しています。同社は、豊富な業界経験と包括的な技術サポートにより、お客様の曲げ精度、生産効率、全体的な製造パフォーマンスの向上を支援します。
最終的な投資を行う前に、次の点を考慮してください。
現在の施設のコンクリート基礎と電源を監査して、新しい機器の特定のトン数と電力要件をサポートできることを確認します。
最も複雑で大量の部品ファイルを使用して、最終候補に挙げられたメーカーに詳細な時間調査と 3D 曲げシミュレーションをリクエストします。
交換部品が現地で入手可能かどうかを確認し、技術者の応答時間について明確なサービス レベル契約を要求します。
上流の切断プロセスを標準化して、曲げ部門に到達する前にブランクの寸法とエッジの状態が一貫した状態に保たれるようにします。
A: トン数は、材料の厚さ、引張強さ、V ダイの開口部に基づいて計算されます。基本の軟鋼要件に材料係数を掛ける必要があります。機械の負担を防ぐために、常に 20% ～ 30% の安全マージンを追加してください。
A: 油圧ブレーキは流体とシリンダーを使用し、重いプレートに大きな力を提供しますが、オイルのメンテナンスが必要です。電気ブレーキはサーボ モーターを使用するため、作動油を使用せずに、より高速な速度、より少ないエネルギー使用量、より薄い材料の精度を実現します。
A: クラウニングは、重負荷時の機械のベッドとラムの自然なたわみを補正します。クラウニングがないと、長い曲げの中心はエッジとは異なる角度になります。自動クラウニングにより、部品の長さ全体にわたって一貫した角度が確保されます。
A: 2 軸システムは、単純な対称部品に適しています。フランジの長さを変えるには 4 軸システムが必要です。 6 軸システムは、複雑な非対称部品やテーパ状の曲げに必要であり、手動セットアップ時間を大幅に短縮します。
A: 熱応力が完全に緩和された、溶接された重い鉄骨フレームを探してください。このプロセスにより、時間の経過とともにフレームが歪むことがなくなり、機器の寿命の間、重要な位置合わせと角度の再現性が維持されます。
A: いいえ。プレス ブレーキは、正確なブランク サイズときれいなエッジを使用して適切なゲージを測定します。上流のレーザー切断またはせん断に一貫性がない場合、プレス ブレーキの精度に関係なく、最終的な曲げ部品は公差チェックに合格しません。
