金属の加工は、正確かつ効率的な切断にかかっています。シャーリングマシンを使用すると、金属シートをきれいに真っ直ぐに簡単にカットできます。主に油圧式と機械式の 2 つのタイプがあり、それぞれに独自の長所があります。適切なものを選択すると、精度、速度、コストに影響します。この投稿では、理由を説明します 油圧式シャーリング マシンが通常の機械式モデルよりも優れたパフォーマンスを発揮する 。

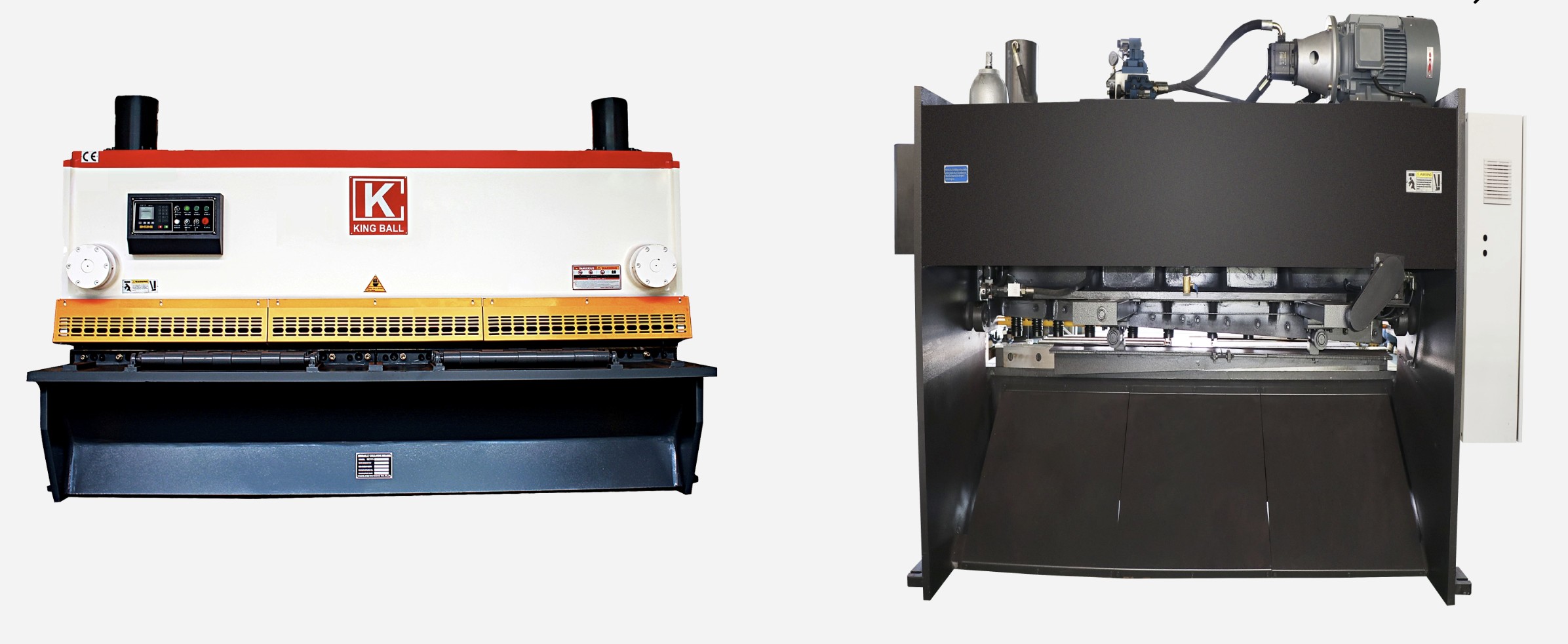

油圧 シャーリングマシン は、金属シートを滑らかで正確なエッジで切断するために使用される強力なツールです。機械的な力に頼るのではなく、油圧を使用して鋭い刃を金属に突き刺します。これにより、動作中の精度が向上し、静かになり、制御が容易になります。
油圧シャーリングマシンは、加圧流体を使用して切断刃を動かすことによって動作します。シリンダー 油圧ポンプは 内 にオイルを送り込み、ピストンを下方に押す力を生み出します。この動きにより 上刃が駆動され 、作業台上に置かれた金属を切断します。
簡単なステップバイステップの内訳は次のとおりです。
アクティベーション – オペレーターがマシンを始動します。油圧ポンプがシステムの加圧を開始します。
圧力の上昇 – オイルが油圧シリンダーに流れ込み、ピストンを押し下げます。
せん断動作 - 上刃が下向きに動き、シートを直線に沿ってきれいにスライスします。
リターンストローク – 切断が完了すると、作動油の流れが逆になり、ブレードが持ち上げられます。
圧力と流量を制御できるため、速度、ブレードギャップ、ストローク長を簡単に調整できます。そのため、油圧機械は薄板から厚い鋼板まで、さまざまな材料に適しています。
油圧シャーリングマシンは、性能と安全性を保証する複数の統合システムから構築されています。
| コンポーネント | 機能 |
|---|---|
| 油圧システム | 機械の心臓部。これには、圧力を生成および制御するポンプ、バルブ、オイル リザーバーが含まれます。 |
| シリンダーとピストン | 油圧エネルギーを機械力に変換して切断刃を動かします。 |
| 上刃・下刃 | 上の刃が切断を実行します。下部は安定性と精度を高めるために固定されています。 |
| バックゲージシステム | 切断前に金属シートを正確に配置します。手動または CNC 制御できます。 |
| コントロールパネル | オペレーターはストローク長、切断角度、刃のギャップなどの設定を調整できます。 |
| 安全装置 | ライトカーテン、緊急停止、過負荷保護により、切断中のオペレータの安全が確保されます。 |
最新の油圧式ハサミは、多くの場合、 デジタル ディスプレイ と CNC インターフェイスを備えています。これらにより、パラメータの設定、カットの繰り返し、毎回完璧な結果の達成が簡単になります。機械の 頑丈なスチールフレームは 振動を最小限に抑え、クランプが金属を所定の位置にしっかりと保持します。このパワー、精度、制御の組み合わせにより、油圧シャーリングマシンは金属加工で人気を博しています。
機械 式剪断機は 、蓄積された運動エネルギーを使用して金属シートを迅速かつ繰り返し切断します。これは最も古いタイプのシャーリングマシンの 1 つであり、その速度、シンプルさ、運用コストの低さで今でも人気があります。流体圧力の代わりに、機械的動作に依存して切削力を伝達します。
機械式剪断機はの組み合わせを使用して動作します 、フライホイール、クランクシャフト、クラッチシステム 。フライ ホイールは 継続的に回転し、電気モーターからのエネルギーを蓄えます。クラッチがつながると、そのエネルギーが クランクシャフトに伝達され、回転運動が直線運動に変換されます。この下向きの動きにより上刃が駆動され、固定された下刃に対して金属を剪断します。
プロセスが段階的にどのように機能するかは次のとおりです。
エネルギー貯蔵 - モーターがフライホイールを回転させて勢いを高めます。
係合 – クラッチはフライホイールをクランクシャフトに接続します。
切断ストローク – クランクシャフトが上刃を下向きに押し下げます。
リターンストローク - 切断が完了すると、ブレードは自動的に上昇し、次のサイクルに備えます。
その設計により、機械式ハサミは材料の厚さに応じて 1 分間に 60 ～ 100 回の切断を行うことができます。高速かつ効率的で、 薄板から中程度の金属板を扱う工場に最適です。などの業界では 家電製造、板金工場、軽加工 、スループットの高さからこのシステムが好まれることがよくあります。
メカニカルシャーリングの最大の強みは、その シンプルな構造です。監視するコンポーネントが少なく、ほとんどの部品に簡単にアクセスできます。オペレータは、作動油や圧力監視システムが必要ないことを高く評価しています。このシンプルさにより、連続した短時間の切断作業でも信頼性が高くなります。
ただし、メンテナンスには留意すべき点がいくつかあります。
| 共通の問題 | 原因 | メンテナンス チップの |
|---|---|---|
| 刃の摩耗 | 硬い材料を頻繁に切断すると、刃先が鈍くなります。 | 定期的に研ぐことできれいな切断が保証され、モーターへの負担を防ぎます。 |
| アライメントドリフト | 一定の振動により、時間の経過とともに関節が緩みます。 | 定期的にボルトを点検して締めたり、刃の隙間を調整したりしてください。 |
| 過熱 | 長時間の切断セッションでは、クラッチとベアリングの摩擦が増加します。 | 実行の間に休憩時間を設けるか、換気を改善してください。 |
定期的な 潤滑 により、クランクシャフト、ギア、ベアリングのスムーズな動作が維持されます。ほとんどの機械式ハサミは、適切に扱えば最小限のメンテナンスで何年も使用できます。耐久性と修理の容易さにより、大量の金属切断作業にコスト効率の高い選択肢となります。
| 特徴 | 油圧シャーリング マシン | メカニカル シャーリング マシンの |
|---|---|---|
| 力の伝達 | 油圧を使用して安定した制御された力を実現 | フライホイールとクランクシステムを採用し、素早い衝撃力を実現 |
| 切断速度 | 遅くてもスムーズ | 高速で大量の実行に最適 |
| 精度 | 高精度、低振動 | 精度は中程度ですが、時間の経過とともに安定性が低下します |
| 材質範囲 | 厚いシートにも薄いシートにも適しています | 薄いシートまたは中程度のシートに最適 |
| エネルギーの使用 | 継続的なエネルギー使用。冷却が必要です | アイドルエネルギーの低減、フリクションロスの増大 |
| 安全性 | 高度な保護システム | 基本的な安全対策 |
| オートメーション | CNC およびサーボ制御オプション | ほとんどが手動操作 |
| メンテナンス | オイル、シール、液体のチェックが必要 | 潤滑と調整のみが必要です |
油圧機械はカットごとに時間がかかる場合がありますが、その安定性、精度、安全性により、速度よりも品質を重視する業界にとって最適な選択肢となります。
油圧せん断機は、現代の金属加工において好まれる選択肢となっています。これらは、古い機械式モデルでは決して太刀打ちできない精度、安全性、柔軟性を提供します。パフォーマンスと使いやすさの点で際立った主な利点を詳しく見てみましょう。
油圧はさみは、 切断長さ全体に沿ってこれにより 均等な圧力を加えます。 、最小限の後処理で刃がスムーズかつ安定して動くため、金属がねじれたり変形したりしません。精度が最も重要なに特に役立ちます 、きれいでバリのないエッジが保証されます。 ステンレス鋼、アルミニウム、厚板 。
| 機能 メリット | 材料 |
|---|---|
| 均一な圧力 | いつでもスムーズでまっすぐなカット |
| 振動の低減 | 反りやエッジの歪みがない |
| 微調整された制御 | 表面仕上げが向上し、再加工が少なくなります |
オペレーターは、 さまざまな材質や厚さに合わせて油圧システムにより、 あらゆる設定を微調整できます。 すくい角, ブレードギャップと ストローク長を簡単に調整できます。最近のモデルには、 これらの設定を正確かつ再現可能にする CNC またはデジタル制御が組み込まれていることがよくあります。
ジョブを切り替える際の時間を節約し、セットアップ中の推測を排除します。
ブレードギャップ制御により、破れや曲がりを防ぎます。
調整可能なストロークにより、より短い切断でエネルギーを節約します。
CNC パネルには複数の切断プログラムが保存されており、すぐに呼び出すことができます。
油圧シャーリングマシンは、機械的な調整なしで 薄板から厚板まであらゆるものを処理します 。バッチ間でギアを変更したり、コンポーネントを変更したりする必要はありません。そのため、 自動車、航空宇宙、造船、重機の 生産ラインで広く使用されています。炭素鋼、ステンレス鋼、真鍮、さらには複合材料にも容易に適応します。
| のタイプ | 油圧シャーリングの能力 |
|---|---|
| 薄板(mm) | スムーズで素早い切断 |
| 中プレート（3～8mm） | 一貫した力、最小限の振動 |
| 厚板（8～20mm） | きれいなカット、エッジの変形なし |
機械式ハサミとは異なり、油圧モデルは 各ストロークを通じてこの安定した動作により、振動や騒音が軽減され、精度が向上します。機械的衝撃がないということは、 一定の圧力を維持します。 ギア、ベアリング、フレームの摩耗も少ないことを意味します。時間の経過とともに、これは機械の寿命が長くなり、部品の品質が向上します。
油圧式ハサミには、オペレータと機器の両方を保護する高度な保護システムが装備されています。抵抗や過負荷が発生した場合、機械は 自動的に停止し 、損傷を防ぎます。内蔵の ライトカーテンが 切断エリア付近の動きを検知し、動作を即座に停止します。
安全インターロック により、すべてのガードが閉じるまでサイクルは開始されません。
自動過負荷保護。
緊急停止および逆転機能。
最新の産業安全規格に準拠しています。
油圧ハサミはその強力なパワーにもかかわらず、通常は機械式ハサミより もコンパクトです 。必要な機械的リンケージは少なく、大きなフライホイール アセンブリも必要ありません。この小さな設置面積により、狭い作業場や生産ラインへの設置が容易になります。また、オペレーターのアクセスとワークフローの効率も向上します。
| 設計要素 | 油圧の利点 |
|---|---|
| 機械フレーム | コンパクトかつ高剛性 |
| レイアウト | 簡単な床レベルの設置 |
| アクセシビリティ | 可視性と制御性の向上 |
可動金属部品が少ないため、オペレーターは長時間の生産でも快適に作業できます。また、切断プロセスで発生する熱も少なくなり、コンポーネントの摩耗が軽減されます。 油圧システムは 静かかつスムーズに動作します。
この機能により、油圧機械は 産業規模の連続運転に適したものになります。.
作業場が静かになり、聴覚保護のために安全になります。
温度が安定するとシステムの寿命が延びます。
機械部品が少ないということは、故障の可能性が低いことを意味します。油圧ハサミでは主に オイルのチェック、シールの検査、および時折のフィルター交換が必要です。フライホイールのメンテナンスやベルトの交換は必要ありません。
適切なケアを行えば、長年にわたって安定したパフォーマンスを発揮できます。
| メンテナンス タスクの | 頻度 | 目的 |
|---|---|---|
| 作動油の点検 | 毎月 | 圧力システムの効率を維持します |
| シール交換 | 毎年 | 漏れや汚れを防ぎます |
| 刃研ぎ | 必要に応じて | 切断精度を維持 |
この簡素化されたメンテナンススケジュールにより、オペレータは切断に多くの時間を費やし、修理にかかる時間を短縮します。油圧シャーリングマシンは、精度、信頼性、制御を通じて生産性を真に再定義します。
油圧 式剪断機は 、必ずしも初期費用が最も安価な選択肢であるとは限りませんが、多くの場合、長期的な生産性を高めるためのより賢明な投資となります。精度、連続稼働、さまざまな材質にわたる柔軟性が必要な業界で優れています。この場合、機械式ではなく油圧式を選択することが本当に効果的です。
油圧式ハサミは、に最適です 精密金属加工 や 多材料生産ライン。高強度または厚い金属を加工する場合でも、何度もカットしても精度を維持します。ワークショップで ステンレス鋼、合金プレート、またはさまざまな厚さのシートを扱う場合、これが最適なツールです。
一般的な業界には次のようなものがあります。
航空宇宙製造 – エッジの歪みのない軽量合金のきれいな切断。
自動車部品 – ボディパネルと構造部品の一貫した精度。
造船および重機 - 耐久性のあるアセンブリのための厚板の切断。
一般的な製造工場 – 高精度を必要とする小ロットまたはカスタム作業。
油圧式ハサミは、でも威力を発揮します 連続生産環境 。機械式モデルとは異なり、過熱したり一貫性を失ったりすることなく、長時間稼働できます。スムーズな動きにより、機械とオペレーターの疲労を軽減します。
| 適用領域 | 油圧シャーが機能する理由 最良の |
|---|---|
| 精密加工 | 厳しい公差に対応する調整可能な切断角度とギャップ |
| 重金属加工 | 厚い板も楽々扱えます |
| 連続運転 | 低振動で安定した切断 |
| マルチマテリアルジョブ | 鋼、アルミニウム、銅、真鍮に適応 |
油圧剪断機は、高度なシステムと制御を備えているため、通常、初期費用が高くなります。ただし、 メンテナンスが, 少なく故障が少なく、 ブレードの寿命 が長いため、長期にわたる運用コストが安くなります。これらは、生産利益に影響を与える 2 つの重要な要素である材料の無駄とダウンタイムを最小限に抑えます。
| 要因 | 油圧シャー | メカニカル シャー |
|---|---|---|
| 初期費用 | より高い | より低い |
| メンテナンス | 時々オイルとシールのチェックをする | 頻繁な機械整備 |
| 精度 | 一貫性と正確性 | わずかに変動する |
| 運用コスト (5 年間) | より低い | 修繕と非効率により高くなる |
| 再販価値 | 高い | 適度 |
長期使用または 24 時間 365 日の稼働 を計画している企業にとって、油圧システムはより良い全体的な利益をもたらします。また、 への統合も容易になり CNC 制御または自動化された生産ライン、将来の拡張性が向上します。
厚い材料や張力の高い材料の切断:
機械システムがシートを停止させたり変形させたりする可能性がある重いプレートを、油圧でスムーズに切断できます。
精度と品質が重要なプロジェクト:
装飾パネルや航空宇宙部品など、顧客が滑らかでバリのないエッジを要求する場合、油圧式ハサミが完璧な仕上がりを実現します。
可変の生産負荷:
厚さ、サイズ、切断速度の頻繁な変更に再調整することなく適応します。
安全性が重視される環境:
内蔵の過負荷保護、インターロック、自動停止機能により、事故のリスクが大幅に軽減されます。
騒音が制限された作業場:
油圧ハサミは静かに動作するため、作業者の快適さを重視する工場や都市部の場所に適しています。
つまり、スピードだけではなく、品質、一貫性、作業効率が重視される場合、 油圧シャーリングマシンが 正しい選択となります。
油圧式シャーリングマシンは優れた精度と多用途性を備えています が 、完璧ではありません。投資する前に、課題と、それを解決するために最新のテクノロジーが何を行っているかを理解することが賢明です。
油圧システムはポンプ、バルブ、精密シリンダーを使用するため、初期費用が高くなります。また、高度な安全機能とデジタル制御システムも必要です。小規模な店舗の場合、初期費用は高額に見えるかもしれません。
ただし、時間の経過とともに、 メンテナンスの軽減と寿命の 延長により、投資のバランスが取れます。
| コスト ファクター | 油圧シャー | メカニカル シャー |
|---|---|---|
| 購入価格 | より高い | より低い |
| 運営コスト | 適度 | 高い（摩耗とエネルギー損失が増える） |
| 回収期間 | 2～4年 | 1～2年 |
| 長期的なROI | 信頼性により優れています | メンテナンス頻度により低下 |
油圧剪断機は 油圧に依存して スムーズな動きを実現するため、オイルの品質が重要です。漏れ、気泡、汚れがあると、切断精度が低下し、コンポーネントの寿命が短くなる可能性があります。ホース、シール、タンクを定期的に検査することが重要です。わずかなオイル漏れでも、パフォーマンスに影響を与えたり、ダウンタイムにつながる可能性があります。
オペレーターが通常監視している内容は次のとおりです。
オイルレベルの低下: 内部漏れの可能性があります。
泡立ちまたは変色: 空気または湿気の汚染。
ブレードの動きが遅い: ポンプまたはバルブが摩耗しています。
定期的なオイル交換と 高品質の作動油の使用により、 ほとんどの問題を回避できます。
機械式ハサミとは異なり、油圧モデルには より多くの制御オプション と調整可能なパラメータがあります。圧力設定、ブレードギャップ、ストローク調整を理解しているオペレーターが必要です。トレーニングがなければ、材料を無駄にしたり、コンポーネントを損傷したりするのは簡単です。現在、ほとんどのメーカーはトレーニング プログラムやコントロール パネルに関するデジタル ガイダンスを提供しています。
| スキル エリア | なぜ重要なのか |
|---|---|
| 圧力制御 | システムの過負荷を防止します |
| ストローク調整 | エネルギー使用を最適化します |
| ブレードギャップ設定 | きれいで正確なカットを保証します |
| 定期的なチェック | 機械の寿命を延ばします |
一度トレーニングを行えば、その後の修理コストや生産上の無駄を何千も節約できます。
最新の油圧シャーリングマシンは劇的に進化しています。 CNC および PLC 制御システムは 操作を簡素化し、手動入力への依存を軽減します。材料の厚さに基づいてブレードギャップ、切断角度、ストローク長を自動的に調整します。リアルタイム診断は、故障が発生する前にオイル漏れ、温度変化、または過負荷を検出します。
高度な機能には次のものが含まれます。
漏れや汚染を警告する 自動オイル監視システム。
デジタルダッシュボードには 切断パラメータとメンテナンススケジュールが表示されます。
エネルギー効率と応答速度を向上させる サーボ油圧ドライブ。
新しいオペレーターが切断精度を簡単に維持できるようにする自己校正ツール 。
そのため、古い機械では継続的な監視が必要でしたが、新しい CNC 統合モデルでは、日常の産業用途において 油圧せん断がよりシンプル、より安全、より信頼できるものになりました 。
A: 通常はありません。機械式ハサミは、毎分最大 100 ストロークでより速く切断しますが、油圧式ハサミは速度は遅くなりますが、より正確で一貫性があります。
A: 定期的なメンテナンスを行えば、油圧ハサミは 10 ～ 20 年間使用できます。適切なオイルチェック、シール交換、刃研ぎを行うことで寿命が長くなります。
A: はい。油圧式ハサミは、調整可能な強力な油圧により、ステンレス鋼、アルミニウム、厚い合金のプレートを簡単に切断します。
A: 使用状況に応じて、通常は 6 ～ 12 か月ごとです。汚れや漏れがないか定期的に検査することで、安定した切断性能を確保します。
A: サーボドライブを備えた最新の油圧式剪断機は非常に効率的です。切断時にのみエネルギーを使用するため、古いシステムと比較してアイドル時の電力損失が削減されます。
A: 自動車、航空宇宙、造船、重機などの業界では、精度、安全性、そして厚い材料を処理できる能力から油圧式剪断機が好まれています。
油圧シャーリングマシンは、 さまざまな材料に対して比類のないスムーズに切断し、無駄を減らし、機器の寿命を延ばします。よりクリーンなエッジと一貫したパフォーマンスを提供することで、生産性と製品品質が向上します。購入する前に、切断ニーズ、材質、生産規模を評価し、長期的な価値をもたらす最適なモデルを選択してください。 精度、柔軟性、安全性を実現します。
