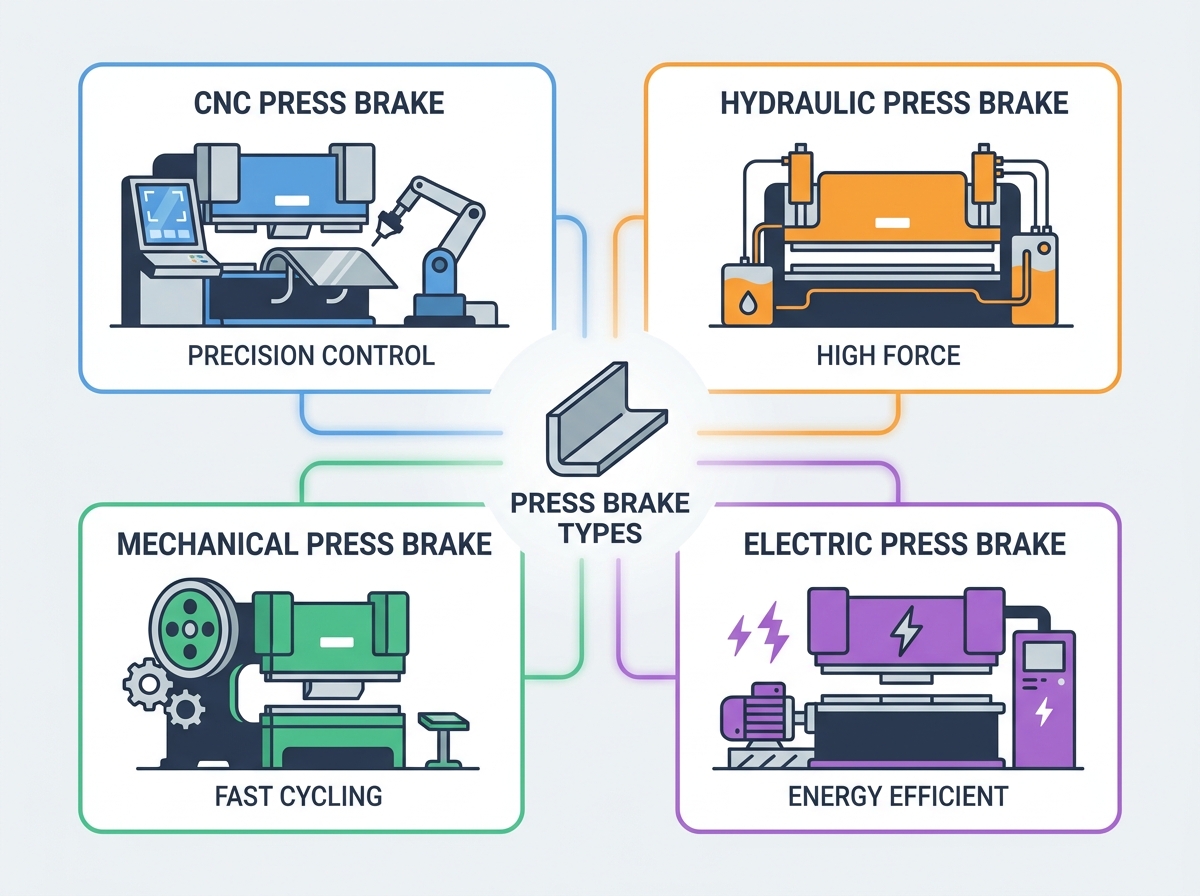

精密板金製造は、適切な曲げ技術を特定の生産量、材料ゲージ、公差要件に適合させるかどうかに完全に依存しています。間違った プレス ブレーキ機械に投資すると 、生産のボトルネック、過剰なエネルギー消費、セットアップ中の高いスクラップ率、および厳しい顧客許容範囲を満たすことができなくなる可能性があります。資本設備の調達を導き、長期的な運用 ROI を確保するには、機械、油圧、電気、ハイブリッド システムの客観的かつ技術的な詳細が必要です。各テクノロジーの中核的な仕組み、構造分類、理想的なユースケースを評価します。これにより、お客様の施設は機械の能力を日々の製造需要に直接適合させることができ、コストのかかるトン数、精度、サイクル速度の不一致を回避できます。
油圧システムは 依然として高トン数の厚板製造の業界標準ですが、継続的なメンテナンスと継続的なエネルギーコストがより高くなります。
全電動プレスブレーキは 、優れた精度、より速いサイクルタイム、最大 50% のエネルギー節約を実現し、薄肉から中肉厚の材料に最適です。
ハイブリッド モデルは 、サーボ駆動の油圧を利用してギャップを埋め、従来の油圧システムのような熱ドリフトや一定のエネルギー消費を発生させずに高いトン数を提供します。
CNC 統合 は現在、多品種少量環境の基本要件となっており、セットアップ時間を大幅に短縮し、熟練労働者不足の影響を軽減します。
目次
プレス ブレーキ機械 を選択する前に、ベースラインの動作要件を確立してください。多品種少量生産と少量多品種生産を区別する必要があります。ハイミックス環境では、迅速なツール交換、オフライン プログラミング、および継続的な切り替えに対応する高度な CNC 機能が必要です。低混合環境では、生の速度、機械的耐久性、長期実行における再現可能な精度が優先されます。
床で処理される主な材料を定義します。最大ゲージ、引張強度、最大曲げ長さに注目してください。これらの要因は、必要な機械トン数を直接決定します。 1/4 インチの軟鋼を曲げる工場では、16 ゲージのアルミニウムを成形する場合とは大きく異なる力が必要です。
精度要件を慎重に組み立ててください。航空宇宙または医療部品の製造では、より高い位置精度が求められます。これには多くの場合、電気システムまたはハイエンドの電気油圧システムが必要です。標準的な構造用鋼材の作業では、より広い変動を許容できるため、油圧設定がより簡単になります。
生産タイプ | 主要なマシンの要件 | 理想の技術 |
|---|---|---|
多品種少量対応 | 素早い工具交換、多軸 CNC、オフライン プログラミング | 電動または CNC 電気油圧式 |
少量混在/大容量 | 耐久性、高速サイクル、自動マテリアルハンドリング | ハイブリッドまたは高耐久油圧 |
曲げ機構は、パンチを保持する可動上部ラムと V ダイを保持する固定下部ベッドの間の相互作用に依存しています。曲げ方法が異なれば、パンチが材料や金型とどのように相互作用するかに基づいて、異なる結果が得られます。
エアベンディング: パンチは、金型の底に触れることなく、材料を金型キャビティに押し込みます。この方法は柔軟性が高く、正確なラム深さの制御に大きく依存します。同じツール設定で複数の角度を形成できます。
ボトミング： V ダイの底部にシートを押し付けます。より高いトン数が必要ですが、スプリングバックが少なく、角度精度が向上します。パンチの先端が材料をダイの正確な角度に押し込みます。
コイニング: これには、材料を金型に完全に打ち込むことが含まれます。スプリングバックを完全に排除するには、大量のトン数が必要です。通常、正確な精度が交渉の余地のない、反復性の高い従来の部品に使用されます。
標準の CNC 軸が曲げプロセスを制御します。 Y1 と Y2 は、左右のシリンダーの独立したラムの位置を制御します。 X はバックゲージの深さを制御し、フランジの長さを決定します。 R は、複雑なプロファイルに必要なバックゲージの高さを制御します。 Z1 と Z2 はゲージの水平方向の動きを制御し、曲げ線に沿って指を左右に動かすことができます。
機械式プレスブレーキは、フライホイール駆動のクランクシャフト機構を使用します。このシステムは、電気モーターからの回転エネルギーをラムの直線運動に変換します。これらのマシンは、固定ストローク長と速い物理サイクル速度を特徴としています。フライホイールは膨大な運動エネルギーを蓄え、クラッチがつながると瞬時にエネルギーを解放します。
これまで、オペレーターはこれらを、単純で高速な繰り返しのスタンピング操作や底部曲げ操作に適用していました。しかし、それらには現代の製造にとって重大な欠点があります。サイクルの途中でストロークを逆転できないため、過負荷がかかるとマシンがロックアップする重大なリスクが生じます。オペレータが厚すぎる材料を供給すると、ラムが下死点でスタックしてしまいます。
これらは、OSHA 規格に関する複雑な安全コンプライアンスの課題を提示しています。機械式フライホイール システムを保護するには、広範な物理的障壁が必要です。さらに、一般に、最新の代替手段と比較して精度が低くなります。ストロークが固定されているため、エアベンディングの深さをその場で調整することはできません。これらの機械は、先進的な製造施設では大部分が段階的に廃止されています。
油圧プレス ブレーキは、同期油圧シリンダーを使用してラムを駆動します。これにより、最下部でのみ最大トン数に達する機械システムとは異なり、ストローク全体を通して一貫した力が提供されます。シリンダーの同期方法に基づく構造分類によって分類されます。
分類 | 同期方法 | 最優秀アプリケーション |
|---|---|---|
トーションシャフト | シリンダを接続する剛性メカニカルシャフト | 低コスト、簡単な曲げ、中心荷重の作業 |
従来のNC | シリンダー内の機械式ストップナット | 基本的な深さ制御を備えた耐久性のある繰り返し部品 |
電気油圧 (CNC) | 独立した比例弁とリニアスケール | 高精度、偏心曲げ、複雑なプロファイル |
トーションシャフトモデルは機械的同期を使用します。低コストには最適ですが、精度が低く、機械的摩耗が発生しやすく、中心をずらした曲げ機能がありません。従来のNC油圧機械は単純な方向制御弁を使用していました。シリンダー内の機械式ストップナットが深さを制御します。耐久性は高いですが、部品が単純なものに限られています。
電気油圧式 CNC モデルは現代の標準を表しています。各シリンダーごとに独立した CNC 制御の比例バルブと光学式リニアスケールが高精度を保証します。このセットアップにより、機械フレームを損傷することなく、動的なレベリングと複雑なオフセンター曲げ機能が可能になります。
これらの機械は、厚板の曲げ、構造用鋼、および大量のトン数を必要とする用途に最適です。最大 3000 トンまでの厚板を曲げるショップで見かけることができます。実際には、作動油のメンテナンス、長時間のシフトによる曲げ精度に影響を与える熱膨張、ポンプのアイドリング中の継続的なエネルギー消費などが含まれます。
全電気システムは油圧システムを完全に置き換えます。ラムを動かすには、耐久性の高いボールねじ、ローラーねじ、またはベルトとプーリーのシステムを駆動するサーボ モーターが使用されます。これらは、複雑で高精度の部品、薄肉から中肉厚の板金、環境に配慮した製造環境に最適です。
運用上の利点としては、大幅なエネルギー節約が挙げられます。サーボ モーターは、実際のラムの移動中にのみ電力を消費します。オペレーターが材料をロードしている間、機械がアイドル状態にあるときは、電力の消費はほぼゼロになります。騒音公害を最小限に抑え、より静かな作業現場を実現します。また、ラムの加速と減速が高速化され、大量実行時のサイクル タイムが短縮されます。さらに、作動油の廃棄が不要なため、メンテナンスの大きな負担が軽減されます。
制限には厳格なトン数制限が含まれます。電気ドライブは通常、最大約 200 ～ 300 トンに達します。これを超えるには、巨大で非実用的なサーボ モーターが必要になります。また、油圧式同等のものと比較して、トンあたりの初期資本支出が高くなります。速度と精度に対しては割増料金を支払います。
ハイブリッドモデルにはサーボ駆動の油圧ポンプが統合されています。流体をポンプで送り続けるために連続的に動作する AC モーターの代わりに、サーボモーターが油圧の流れを制御します。ラムが移動を必要とする場合にのみ作動します。これらは、大量の油圧機械を必要とするが、熱ドリフトを排除してエネルギー消費を削減したい施設に最適です。
必要な場合にのみポンプを作動させることで、作動油はより低温に保たれます。これにより、通常、長時間のシフト中に曲げ角度のドリフトを引き起こす熱膨張が排除されます。朝の精度を午後遅くまで維持できます。
初期コストは標準の油圧式より高くなりますが、エネルギー使用量は大幅に削減されます。オイル寿命の延長、発熱の低減、精度の向上により、中型から大型の製造業者にとっては投資が正当化されることがよくあります。電気ドライブの制御と効率を利用して、油圧の強力な力を得ることができます。
基本的な数値制御により、深さとバックゲージの位置を簡単に設定できます。オペレーターは手動で曲げ控除を計算し、生の数値を入力します。フル CNC システムは、多軸制御、オフライン プログラミング、および 3D ステップバイステップ シミュレーションを提供します。オペレーターは画面上で部品の 3D モデルを確認し、曲げごとにシートの向きを正確に示すことができます。
CNC システムはベッドのたわみを自動的に計算して調整します。長い部品を曲げると、機械のフレームは圧力を受けて自然に曲がります。 CNC クラウニングでは、下部ベッドの油圧シリンダーまたは機械式ウェッジ システムを使用して、このたわみを押し戻します。これにより、曲げの全長にわたって一貫した角度が保証されます。
CNC ソフトウェアは、曲げ許容値、スプリングバック補正、クラウニングを自動的に計算します。これにより、初品検査時のスクラップが大幅に削減されます。直感的な CNC インターフェイスと視覚的な曲げ補助機能により、熟練労働者不足に伴うリスクが軽減されます。参入障壁を下げることで、新しいオペレーターは古い手動機械よりもはるかに速く正確な部品を生産できます。
必要な力の計算には、V ダイの開口部、材料の厚さ、および引張強度が関係します。機械の過負荷を防ぐために 20% の安全マージンが必要です。必要な最大トン数に正確に適合する機械を購入しないでください。
重要な物理的寸法により、どの部品をマシンに物理的に取り付けることができるかが決まります。
ストローク長: ラムが移動できる最大距離。これにより、形成できるボックスの深さが制限されます。
オープン高さ: 完全に開いたときのベッドとラムの間のスペース。これにより、曲げ後に取り出せる工具と部品の最大高さが決まります。
スロートの深さ: サイドフレームのクリアランスの深さ。これにより、機械の先端で曲げることができるフランジの最大長さが決まります。
ツールのエコシステムの互換性を評価します。既存の在庫に基づいて、ヨーロッパ、アメリカン、または WT スタイルのツールのいずれかを決定します。多品種環境では、油圧または空圧のクイック クランプ システムの必要性を検討してください。素早い工具交換により、セットアップ中に機械がアイドル状態になるのではなく、曲がったままになります。
納品前に物理的な設置の現実に対処してください。高トン数の機械には、特定の基礎耐荷重能力が必要です。鉄筋コンクリートパッドを注入する必要がある場合があります。設置中にリギングとクレーンへのアクセスのための頭上のクリアランスを確認してください。施設の電源が電圧降下なく電力供給に対応できる安定性を確保してください。
オペレータを保護するには、レーザー安全保護やライト カーテンなどの統合安全システムが必要です。これらのシステムは、パンチ先端のすぐ下で障害物によってレーザービームが遮断された場合、ラムを即座に停止します。オペレータが手動機械から高度な CNC インターフェイスに移行するには、専用のトレーニングが必要です。
資材運搬物流を検討してください。重いプレートを機械に、または機械からどのように移動しますか?将来のロボットによる管理の可能性を評価します。自動化を計画している場合は、マシンに必要なソフトウェアおよびハードウェア インターフェイスが備わっていることを確認してください。既存の CAD/CAM システムとのソフトウェア互換性を確認して、シームレスなオフライン プログラミングを可能にします。
適切なプレス ブレーキ マシンを選択するかどうかは、トン数要件、曲げ精度、生産効率、自動化のニーズ、および長期的な運用コストのバランスに依存します。油圧式、電気式、またはハイブリッド モデルのいずれを選択する場合でも、機械の機能を生産要件に適合させることが、生産性と投資収益率を最大化するための鍵となります。
Nanjing Jinqiu CNC Machine Tool は、 世界中のメーカーにプロフェッショナルな CNC 板金加工装置とカスタマイズされた曲げソリューションを提供します。同社は、豊富な業界経験と信頼できる技術サポートにより、お客様の曲げ精度、生産効率、長期的な製造パフォーマンスの向上を支援します。
購入の最終決定を下す前に、次の点を考慮してください。
現在の曲げ操作の時間調査を実施して、セットアップのボトルネックを特定します。
最も一般的な材料ゲージに基づいて、80 パーセンタイルのトン数要件を計算します。
既存の工具在庫を監査して、新しいクランプ システムとの互換性を確認します。
実際の部品ファイルを使用して、最終候補に挙げられたメーカーにカスタムのテスト曲げとサイクルタイムの見積もりをリクエストします。
A: CNC システムは、多軸制御、オフライン プログラミング、曲げ許容値とスプリングバックの自動計算を提供します。オペレーターに 3D 視覚シミュレーションを提供します。 NC システムは、単純な深さとバックゲージの位置決めを基本的な位置メモリに依存しているため、オペレータは高度なシミュレーションを行わずに手動で控除を計算する必要があります。
A: 必要なトン数は、材料の厚さ、引張強度、曲げ長さ、V ダイ開口部の関係によって異なります。材料が厚く、V ダイが緊密になると、指数関数的に大きな力が必要になります。過負荷や機械フレームの損傷を防ぐために、計算された最大力より 20% の安全マージンを常に含めてください。
A: はい、一般に電動プレス ブレーキの方がサイクル タイムが速くなります。サーボ モーターは、油圧ポンプが圧力を構築するのに比べて、ラムの急速な加速と減速を実現します。これにより、電動モデルは、サイクル速度が生産量に直接影響を与える大量の薄ゲージから中ゲージの用途において非常に効率的になります。
A: ハイブリッドプレスブレーキはサーボ駆動の油圧ポンプを使用します。サーボ モーターは、ラムが動いたときにのみ油圧の流れを活性化します。この設計は、従来の油圧システムの膨大なトン数能力と、電気ドライブのエネルギー効率と熱ドリフトの低減を組み合わせたものです。
A: いいえ。機械式プレス ブレーキは、一度作動するとフル サイクルを完了するフライホイール駆動機構を使用します。ストロークの途中で逆転することはできません。これにより、厚すぎるまたは硬すぎる材料が装置に過負荷になると、機械がロックアップする重大なリスクが生じます。
A: 長い部品を曲げる場合、機械フレームは大きな圧力により自然にたわんだり、たわんだりします。クラウニング補正では、下部ベッドの油圧シリンダーまたは機械式ウェッジを使用して、このたわみを押し戻します。これにより、部品の全長にわたって曲げ角度が完全に一定に保たれます。
