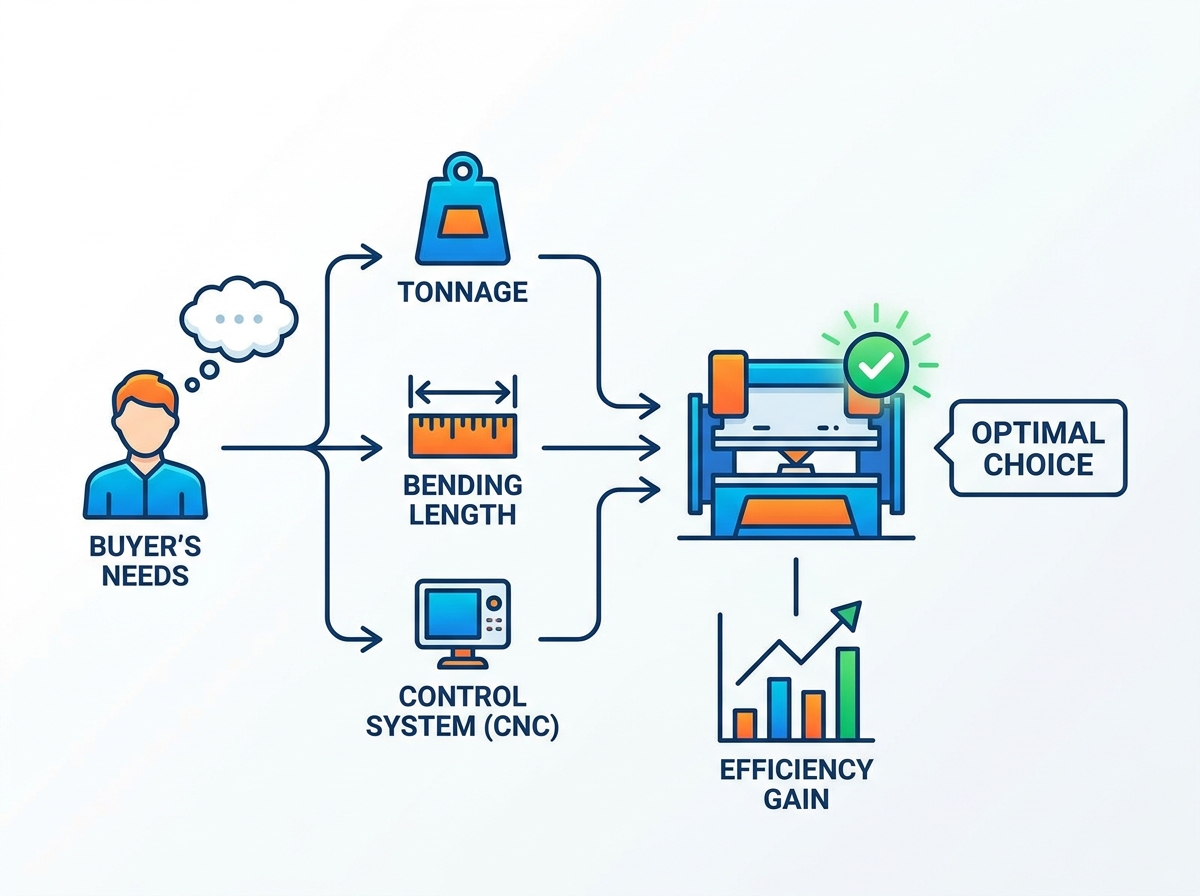

プレス ブレーキ機械 の購入は 、運用上の重要な要点となります。これは、作業現場のスループット、部品の精度、およびスクラップ率に影響を与えます。機械の仕様と実際の生産需要が一致していない場合は、重大なリスクが伴います。サイズが小さすぎると、機器の疲労や早期故障につながります。過剰なサイジングは投資収益率を損ないます。ソフトウェアとツールの互換性を無視すると、日々の生産に支障をきたす重大な運用上のボトルネックが生じます。このガイドは、証拠に基づいた評価フレームワークを提供します。当社は技術的な機械の能力を特定の製造要件に適合させます。トン数、ドライブの種類、CNC の統合を実際の材料、部品の形状、オペレーターのスキル レベルに合わせて調整する方法を学びます。厳格な運用ベースラインを確立することで、製造工場は生産上の課題を積極的に解決する装置を選択できます。
トン数と長さがベースラインを決定します。材料の引張強度、厚さ、曲げ方法を考慮した、必要な曲げ力の正確な計算は、機械選択の交渉の余地のない出発点です。
駆動テクノロジーは効率に影響を与えます: 油圧、電気、ハイブリッド プレス ブレーキ機械の選択により、エネルギー消費、サイクル タイム、メンテナンスのオーバーヘッドが根本的に変わります。
ソフトウェアとツーリングのスループット向上: 高度な CNC コントローラー、オフライン プログラミング機能、クイックチェンジ ツール システムは、業界全体の熟練オペレーター不足を軽減するために重要です。
精度のためにはたわみ補正が必須: 自動クラウニング システムは、長い曲げ長さにわたって一貫した角度を維持し、部品の品質に直接影響を与え、手戻りを減らすために不可欠です。
目次
工場で処理される主要な材料を監査することは、機器選択の最初のステップです。炭素鋼、ステンレス鋼、アルミニウム、高強度合金は、圧力下では異なる挙動を示します。プレス ブレーキ マシンは 、定期的に曲げられる最も硬い素材を処理する必要があります。引張強さと降伏点の変化は、必要な曲げ力に直接影響します。 1/4 インチのステンレス鋼を曲げるには、1/4 インチの軟鋼を曲げるよりも大幅に多くのトン数が必要です。
材料のスプリングバックは、製造現場に物理的な現実をもたらします。高強度合金とステンレス鋼は大きなスプリングバックを示します。材料を過度に曲げるには、パンチを V ダイの奥深くまで移動させる必要があります。これには十分なストローク長と日光が必要です。標準ゲージ公差内での材料の厚さの変動も、曲げ角度の一貫性に影響します。角度測定センサーを備えた最新の制御システムは、これらの変動をリアルタイムで補正します。工場からの材料バッチに一貫性がないにもかかわらず、正確な曲げを保証します。
材質の種類 | 平均引張強さ (PSI) | トン数乗数 (対軟鋼) | スプリングバックの重大度 |
|---|---|---|---|
軟鋼(A36) | 58,000 - 80,000 | 1.0倍 | 低い |
ステンレス鋼(304) | 73,000 - 90,000 | 1.5倍～1.7倍 | 高い |
アルミ(5052-H32) | 31,000 - 38,000 | 0.5倍 | 適度 |
高強度鋼（AR400） | 145,000 - 160,000 | 2.5倍～3.0倍 | 非常に高い |
必要な最大曲げ長さは、機械の物理的寸法を決定します。ベッド全体の長さとサイドハウジング間の距離を区別する必要があります。部品にハウジング間の距離を超えるフランジが必要な場合、部品を機械の中に深く曲げることはできません。常に、最長の標準部品がサイド ハウジング内に快適に収まるように、機械のサイズを調整してください。
部品の形状は機械の選択に大きく影響します。オープン高さ (日光)、ストローク長、およびディープスロートの深さにより、特定の成形操作が制限または可能になります。深いボックス、戻りフランジ、および狭いチャネルを曲げるには、成形された部品を工具から取り外すために十分な日光が必要です。ストロークが限られている、またはスロートの深さが浅い機械は、複雑な形状を物理的にブロックします。これにより、機器は特定の用途には役に立たなくなります。
マシンの機能を評価する前に、出力の精度要件を定義します。構造ブラケットや厚板コンポーネントは、緩い公差を許容することがよくあります。これにより、標準的なマシン構成が可能になります。医療、航空宇宙、またはエレクトロニクスの用途に必要な高精度の角度には、厳しい公差を厳密に遵守することが求められます。
高精度の要求により、ハイエンド位置決めフィードバック システムの要件が決まります。サイドフレームから独立して取り付けられたリニアエンコーダは、正確なラム位置データを CNC に提供します。荷重時のフレームのたわみを補正します。リアルタイム角度測定システムは、レーザーまたは機械センサーを利用してラムの深さをその場で調整します。手動でテスト曲げを行わなくても、正確な角度が保証されます。
多品種少量環境では、極めて高い柔軟性が求められます。毎日数十の異なる部品を処理する工場では、迅速なセットアップ時間を優先する必要があります。多軸バックゲージ、クイックチェンジツールシステム、直感的な CNC インターフェイスにより、異なるジョブ間のダウンタイムが最小限に抑えられます。目標は、ラムを動かし続けることです。手動停止の調整や重い金型の交換に何時間も費やすわけにはいきません。
少量多品種の生産では、サイクル速度と信頼性が重視されます。自動化されたバッチ処理、連続的な複数シフト操作での耐久性、およびロボットの統合が優先されます。ラムのアプローチとリターンの生の速度により、最大のスループットが保証されます。連続稼働向けに設計された堅牢な機械コンポーネントは、大規模な生産稼働中の故障を防ぎます。
インチまたはフィートあたりの必要なトン数の計算は、材料の厚さ、V ダイ開口部、および材料の引張強度に依存します。業界の標準的な枠組みでは、軟鋼の空気曲げを想定しています。重要な関係は、V ダイ開口部とその結果生じるトン数要件との間にあります。標準的な V ダイ開口部は、通常、軟鋼の材料の厚さの 8 倍です。 V ダイの幅が広いと、必要なトン数は減少しますが、曲げの内側半径が増加します。 V ダイを狭くすると半径が小さくなりますが、必要な曲げ力は大幅に大きくなります。
軟鋼のベースライントン数を計算するには、オペレーターは工具メーカーが提供する標準力チャートを使用します。軟鋼以外の材料を曲げる場合は、材料の引張強さに基づいて乗数を適用します。これを正しく計算しないと、重大な工具の損傷や機械の過負荷につながります。
選択した曲げ方法は、必要なトン数に大きく影響します。エアベンディングは CNC 装置の最新の標準です。パンチは底に触れることなく材料を V ダイに押し込みます。角度を決定するには正確なラムの深さに依存します。この方法では必要なトン数が最小限に抑えられます。同じ工具セットアップで複数の角度を形成することができます。
ボトミングとコイニングには大幅に高いトン数が必要です。ボトミングにより、材料が V ダイの側面に押し付けられます。空気曲げの約 3 倍のトン数が必要です。コイニングでは、パンチの先端を材料に完全に打ち込みます。最大5倍のトン数が必要です。これらの古い方法は、大きな力が必要で特殊な工具が必要なため、最新の精密機器ではほとんど使用されません。
標準的な毎日の操作が最大容量の 100% で実行されるマシンは決して購入しないでください。機器を絶対限界まで追い込むと、深刻な油圧劣化が発生します。永久的なフレームのたわみや早期の機械的故障につながります。計算された最大必要トン数よりも 20% ～ 30% 高い標準安全マージンを常に適用してください。
計算により、最も厚くて長い部品の要件が 100 トンであることが判明した場合は、130 トンの機械を指定します。このバッファにより、機器が設計制限内で快適に動作することが保証されます。油圧ポンプ、シール、構造フレームコンポーネントの寿命を延ばします。また、予期せぬ素材の変化に対応できる余裕も生まれます。
油圧システムは、頑丈な製造の伝統的な標準です。巨大な積載能力と、厚板の曲げに対する実証済みの耐久性を備えています。初期資本支出は一般に、先進的な電動モデルよりも低くなります。これにより、構造用鋼を扱う一般的な製造工場でも利用できるようになります。
油圧システムには明らかな欠点があります。油圧ポンプは機械がアイドル状態でも継続的に動作するため、エネルギー消費量が多くなります。ラムの速度は一般に電気ドライブに比べて遅くなります。作動油は、長時間のシフト中に熱膨張の影響を受けやすくなります。オイルが加熱されると粘度が変化します。機械に高度な熱補償が備わっていない場合、これはラムの位置決め精度に微妙に影響します。
電気ドライブは、サーボ モーターとベルト、プーリー、または高精度ボールネジを組み合わせてラムを動かします。これらのシステムは、極めて高い精度と素早い加減速を実現します。サイクルタイムが大幅に短縮されます。電力はラムが実際に移動するときにのみ消費されるため、エネルギー消費が大幅に低くなります。
交換する油圧ポンプ、バルブ、オイルがないため、メンテナンスが最小限で済みます。動作音は非常に静かです。主な制限は容量です。電動モデルは一般に、低トン数のアプリケーション (通常は 300 トン未満) と、ベッドの長さが短い用途に限定されます。標準的な油圧ユニットと比較して、より高い先行投資が必要です。
ハイブリッド システムは、サーボ駆動モーターと局所的な油圧ブロックを組み合わせます。これらは、電気モデルのエネルギー効率、速度、精度とともに、従来の油圧の高トン数機能を提供します。サーボモーターは、ラムの動きが必要な場合にのみ油圧ポンプを駆動します。これにより、アイドルエネルギーの無駄がなくなり、オイルの加熱が軽減されます。
ハイブリッドは、パワーと効率の最適なバランスを提供します。これらは中間的な資本投資を表します。内部システムは電気工学と油圧工学の両方を組み合わせた複雑なものです。これらのマシンの保守には、ハイブリッド ドライブ アーキテクチャに精通した専門技術者のサポートが必要です。
ドライブの種類 | 最優秀アプリケーション | エネルギー効率 | メンテナンスレベル |
|---|---|---|---|
油圧 | 厚板、構造用鋼、高トン数 | 低 (ポンプは継続的に動作します) | 高 (オイル交換、フィルター交換、バルブチェック) |
電気 | 精密板金、高速生産 | 高 (パワーオンデマンド) | 低 (オイルなし、可動部品が少ない) |
ハイブリッド | パワーとスピードの両方が求められる混合生産 | 高 (サーボ駆動油圧) | 中 (複雑な内部システム) |
オフライン プログラミング ソフトウェアを使用すると、エンジニアは機械から離れた場所で曲げシーケンスを作成、検証、シミュレーションできます。これにより、プログラミングの負担が作業現場からオフィスに移ります。これにより、機械はオペレーターによるデータの入力を待つのではなく、金属の曲げに時間を費やすことができます。 3D 衝突検出は、これらのソフトウェア パッケージの重要な機能です。
ソフトウェアは、曲げプロセス全体を仮想的にシミュレートすることで、最初の金属片を切断する前に、部品、工具、機械フレーム間の潜在的な衝突を特定します。これにより、高価な工具の損傷が防止されます。スクラップ部品を排除し、複雑なセットアップ時の機械のダウンタイムを大幅に削減します。
製造業界は、熟練したオペレーターの深刻な不足に直面しています。最新の CNC インターフェイスは、グラフィカルなタッチスクリーン制御を通じてこのリスクを軽減します。ハイエンドのコントローラーは、視覚的なステップバイステップの曲げ指示を画面上に直接表示します。
オペレーターは 3D パーツの方向を表示し、各シーケンスで素材を保持および反転する方法を正確に示します。自動シーケンス生成により、最も効率的な曲げ順序とバックゲージ位置が計算されます。これらの直感的なインターフェイスにより、経験の浅い担当者でも正確な部品を安全に製造できます。これにより、日常の生産作業におけるベテラン オペレーターへの依存が軽減されます。
工具の選択は、セットアップ時間と部品の品質に直接影響します。アメリカ式の工具が一般的ですが、多くの場合、手動での調整が必要です。ヨーロッパ (Promecam) ツールはさまざまなプロファイルを提供しており、簡単に入手できます。 Wila/Trumpf (新標準) ツールは最高レベルの精度を提供します。クランプ時の完璧な位置合わせを保証する自動着座機構を備えています。
クランプ方法も同様に重要です。手動クランプでは、オペレーターが個々の止めネジを締める必要があります。これにより、貴重な制作時間が消費されます。油圧または空圧ツール クランプ システムは、ボタンを押すだけでツール セットアップ全体を瞬時に固定します。多品種環境では、迅速な切り替えのために自動クランプが不可欠です。
機械のたわみとは、大きな曲げ荷重がかかったときのラムとベッドの自然なたわみです。補正を行わないと、このたわみにより、部品の端よりも中央の曲げ角度が大きくなります。クラウニング システムは、このボーイング効果を打ち消します。
手動クラウニングでは、オペレータがテスト曲げに基づいてウェッジまたはシムを調整する必要があります。これでは材料と時間が無駄になります。 CNC 制御のメカニカル クラウニングでは、下部ベッドに統合された電動ウェッジ システムを利用します。 CNC は、材料の厚さ、長さ、トン数に基づいて必要な補正を自動的に計算します。ベッドを動的に調整して、機械の全長にわたって一貫した曲げ角度を確保します。
バックゲージは、曲げごとに材料を正確に位置決めします。基本的な 2 軸バックゲージ (X および R) は、ストップの深さと高さを制御します。シンプルな直線部分に適しています。複雑な非対称部品や段階的な曲げセットアップには、高度な軸管理が必要です。
4 軸または 6 軸のバックゲージにより、Z1/Z2 (左右) の独立した移動と独立した X 軸の位置決めが可能になります。これにより、オペレータは複雑な形状を確実に測定できるようになります。多軸バックゲージに投資すると、材料の取り扱いが軽減されます。安全性が向上し、複雑なコンポーネントの短いサイクルタイムが維持されます。
ショップは価格だけの罠に陥ることがよくあります。彼らは低コストのエントリーレベルの機械を購入しますが、セットアップ中に致命的なボトルネックと高い廃棄率に直面するだけです。オペレータが金型のシミングやテスト曲げの実行に何時間も費やすと、最初の節約はすぐに蒸発してしまいます。
高度な生産性機能の初期費用と長期的な投資回収額を比較してください。レーザー角度測定システムと自動工具セットアップには、より高い初期資本が必要です。ただし、機械の耐用年数にわたって大幅な労力と材料の節約がもたらされます。セットアップが速くなると、シフトごとにより多くの部品が出荷されることになります。
物理的な実装の現実によってマシンの選択が決まります。設置および操作中にラム クリアランスがある天井の高さを確認する必要があります。機械の周囲にマテリアルハンドリングのための十分な床スペースを確保してください。長い部品は、曲げプロセス中に大きなスイング クリアランスを必要とします。
高トン数の機械には、特定のコンクリート基礎要件が必要です。標準的な作業床には、400 トンの機械を支えるのに必要な厚さと補強が欠けていることがよくあります。特殊なコンクリートパッドを掘削して注入する必要がある場合があります。これらの建設コストを当初予算に織り込んでください。
国内サービスネットワークが貧弱な輸入ホワイトラベルマシンの購入には大きなリスクが伴います。機械が故障した場合、すぐに技術者と交換部品にアクセスする必要があります。安価な機械でも、独自のバルブが海外から出荷されるのを待って 3 週間アイドル状態にしておくと、信じられないほど高価になってしまいます。
購入する前に、標準的なメンテナンス要件の概要を説明します。オイル交換、フィルター交換、軸校正のスケジュールを理解します。選択したメーカーの OEM 部品の入手可能性の重要性を確認してください。強力な国内サポートにより、マシンの稼働時間を最大限に確保します。
将来のロボットセル統合のためにオープンアーキテクチャを備えたマシンを購入すると、戦略的価値が得られます。今はロボットが必要ない場合でも、後でロボットを追加できるため、機械の耐用年数が延びます。ロボット曲げセルは、オペレーターが疲労することなく、重い繰り返し部品を処理します。
自動工具交換装置 (ATC) の運用上の影響を評価します。多品種環境では、ATC によりセットアップ時間が大幅に短縮されます。オペレーターが材料の次のバッチを取得している間に、機械はオフライン プログラムに基づいて自身の金型を交換します。これによりスピンドルの回転が維持され、スループットが最大化されます。
適切なプレス ブレーキ マシンを選択するには、材料、部品の形状、生産量、将来の自動化目標を理解することから始まります。適切なトン数、駆動技術、CNC 制御システム、工具、精密機能を選択することで、メーカーは曲げ品質を向上させ、運用コストを削減し、長期的な生産性を最大化できます。
Nanjing Jinqiu CNC Machine Tool は 、世界中のメーカーに信頼性の高い CNC 板金加工装置を提供することに尽力しています。同社は、広範な業界専門知識と専門的な技術サポートにより、お客様の生産効率、曲げ精度、および全体的な製造競争力の向上を支援します。
購入の最終決定を下す前に、次の点を考慮してください。
最悪の場合の材料仕様に基づいて、20% の安全マージンを追加して、必要な最大トン数と曲げ長さを計算します。
サイクル速度の要求と効率目標に合わせたドライブのタイプを選択してください。
部品の複雑さとセットアップ頻度に基づいて、CNC の機能とツーリング システムを指定します。
物理的な曲げテストのために製造業者に時間調査を要求し、複雑な部品図面を提供します。
発注書を発行する前に、CNC ソフトウェア インターフェイスを直接評価して、オペレーターの技術的熟練度に適合していることを確認してください。
A: エントリーレベルの油圧モデルは、基本的な製作費として約 30,000 ドルから 50,000 ドルから始まります。高度な CNC 制御、多軸バックゲージ、自動クラウニングを備えたハイエンドの電動モデルまたはハイブリッド モデルの価格は、トン数とベッドの長さに大きく応じて、10 万ドルから 30 万ドル以上まであります。
A: エアベンディングでは、ラムの深さを使用して角度を決定し、底に触れることなく材料を V ダイに押し込みます。必要なトン数が少なくなります。底部を曲げると、材料が V ダイの壁に完全に押し付けられるため、最大 3 倍のトン数と角度ごとに特別な工具が必要になります。
A: トン数は、材料の厚さ、曲げ長さ、引張強度、V ダイ開口部に基づいて計算されます。標準フォーミュラでは、軟鋼の材料厚さの 8 倍の V ダイ開口部を使用します。張力の高い材料では、正しい曲げ力を決定するために乗数が必要です。
A: クラウニングは、重負荷時の機械のベッドとラムの自然なたわみを相殺する機械式または油圧式の補償システムです。これにより、部品の全長にわたって曲げ角度が一定に保たれ、曲げの中心がエッジよりも広くなることがなくなります。
A: 重い鉄のフレームと機械部品は、適切なメンテナンスを行えば簡単に 15 ～ 20 年以上持ちます。ただし、CNC コントローラー、ソフトウェア、および電子コンポーネントは通常 7 ～ 10 年以内に陳腐化するため、最新の効率を維持するには制御の改修が必要になることがよくあります。
