ほぼすべての製造部門は板金の曲げに大きく依存しています。ただし、プログラム可能な成形機が最適なソリューションであるかどうかを判断するには、慎重な評価が必要です。特定の製造公差およびバッチ全体の量に合わせてマシンの機能を調整する必要があります。最新の製造現場では、従来の油圧システムに見られる手作業の不一致が解消されています。代わりに、プログラム可能な多軸精度を採用しています。ただし、ハイエンドの成形システムを取得するには、金属の挙動を深く理解する必要があります。また、物理的なツールの制限を評価し、業界固有のコンプライアンス基準を厳密に遵守する必要があります。このガイドでは、いくつかの主要な製造部門にわたる正確な使用例を詳しく説明します。共通のコンポーネントを形成するために必要なベースラインの技術パラメータについて詳しく説明します。最後に、明確な評価フレームワークを概説します。 かどうかを判断する方法を正確に学びます。 CNC プレス ブレーキが 特定の生産現場の要件に適合する
業界の幅広さ: 用途は、公差±0.1mmを必要とする2.0mmの航空宇宙用アルミニウムブラケットから、大規模なタンデムプレスシステムを必要とする50mm以上の鋼橋桁まで多岐にわたります。
プロセスの制限: CNC プレス ブレーキは非常に多用途ですが、あらゆる成形作業に特効薬というわけではありません。彼らは、プレス加工の方が優れている密閉された幾何学的プロファイルや超大量の同一部品に苦労しています。
選択ベースライン: 機械を評価するには、機械の全長だけでなく、材料の厚さと降伏強度に基づいて「インチあたりのトン数」を計算する必要があります。
テクノロジーの変遷: エアベンディングは、ツーリングの摩耗を軽減するための CNC システムの現代の標準ですが、特定の分野で角度を厳密に遵守するには底部ベンディングが依然として必要です。

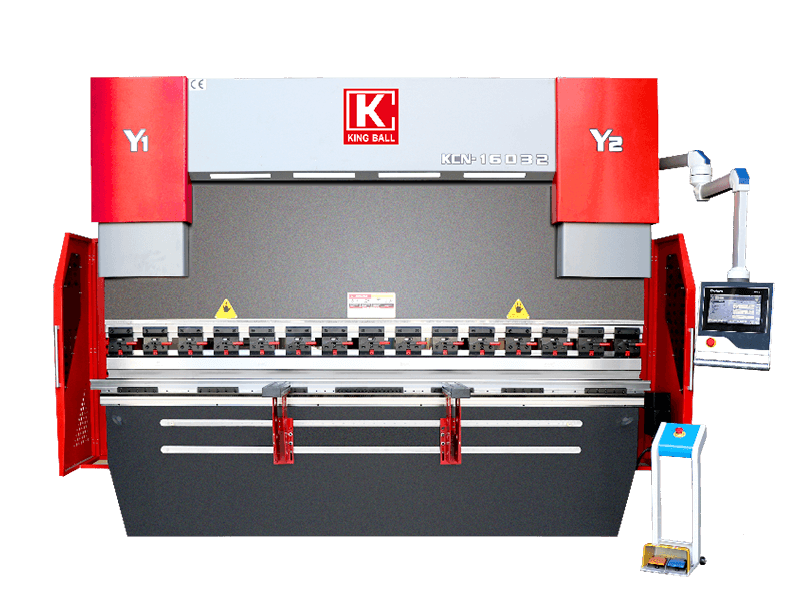

製造現場は、手動の油圧操作から完全に自動化された制御に大きく移行しています。従来の機械では、オペレーターがストロークの深さとバックゲージの位置を手動で調整する必要がありました。最新のシステムは、高度な多軸コントローラーを利用しています。これらの高度なコンピューターは、RAM とバックゲージを同時に管理します。この統合により、異なるコンポーネントの実行間のセットアップ時間が大幅に短縮されます。また、人的ミスによる廃棄率も大幅に低下します。
最新の成形システムは、「多品種、少量から中量」の環境に優れています。スタンピングプレスは、何百万もの同一の部品を製造する場合に優れたパフォーマンスを発揮します。ただし、柔軟性に欠けます。プログラム可能なブレーキ システムは、比類のない多用途性を提供します。オペレーターは、分厚い HVAC ダクトの曲げから繊細な農業用ブラケットの形成に数分で切り替えることができます。自動ツールチェンジャーはこのプロセスをさらに加速します。彼らは手動介入なしでパンチとダイを交換します。
材料の歩留り管理も大きな利点の 1 つです。高張力金属は、曲げた後に自然に「スプリングバック」効果を示します。金属は元の平らな形状に戻ろうとします。先進的なマシンは、この物理的現実と積極的に闘います。リアルタイム角度測定センサーとクラウニング補正システムを使用しています。機械はベッドの曲率を動的に調整します。これにより、最初の試行で正確な曲げが保証され、材料の無駄が最小限に抑えられます。
重工業では、最新のインフラをサポートするために大規模な構造コンポーネントが必要です。用途には、橋の支持梁、大型クレーンのコンポーネント、風力タービンのタワー、ソーラーパネル取り付けシステムなどがあります。これらの分野は厳しい技術的現実に直面しています。頑丈な機械または超大型の機械が必要です。多くの場合、トン数は 1,000 トンから 8,000 トンの範囲にあります。長い構造コンポーネントを製造するには、タンデム プレス ブレーキが必要になることがよくあります。 2 台の巨大な機械が同期して動作し、長さ 6000 mm を超える部品を曲げます。このアプローチにより、構造の完全性が維持されます。弱い溶接の継ぎ目を完全に排除します。
自動車分野は、信頼性が高く再現性のある部品形成に依存しています。一般的な用途には、シャーシ フレーム、構造ブラケット、特殊なボディ パネルが含まれます。ここでの技術要件は非常に厳しいものです。高張力鋼の成形には、通常±0.2mm程度の厳しい角度公差が必要です。組立ラインではさまざまな部品に対応できません。ハイエンド CNC プレス ブレーキによって提供される部品間の正確な一貫性は 、厳密には交渉の余地のないものです。
航空宇宙産業の製造では、曲げの力よりも完璧な作業を優先します。製造は、翼構造、着陸装置ハウジング、胴体内部パネルに焦点を当てています。特殊合金や航空機グレードのアルミニウムを加工する施設です。ここでの技術的な現実では、極めて高い精度が重視されます。多くの場合、公差は ±0.1 mm 以内に収まる必要があります。さらに、オペレータは厳格な材料トレーサビリティを優先します。すべての曲がりは厳格なコンプライアンスの枠組みを満たさなければなりません。
市販品では、まったく異なる機械仕様が必要になります。一般的な用途には、電気制御キャビネット、サーバー エンクロージャ、HVAC 換気フランジ、業務用厨房機器などがあります。これらの製品は、はるかに薄いゲージの材料を使用しています。高速サーボ電気またはハイブリッド機械が必要です。箱の製造には、複雑な複数の曲げシーケンスが必要です。オペレーターは、以前に曲がったフランジを取り除くために、特殊なグースネック パンチに大きく依存しています。
業界 | 代表的な材質 | 一般的な厚さ | 必要な精度 |
|---|---|---|---|
重インフラ | 低炭素鋼、ARプレート | 10.0mm～50.0mm以上 | ±0.5mm |
自動車 | 高張力鋼 | 2.0mm～4.5mm | ±0.2mm |
航空宇宙 | 特殊アルミニウム合金 | 1.0mm～3.0mm | ±0.1mm |
電子機器 / 空調設備 | 薄ゲージステンレス、軟鋼 | 0.5mm～2.0mm | ±0.2mm |
これらのマシンは多用途性を備えていますが、物理的および操作上の厳しい制限があります。これらの境界を理解することで、機器の重大な損傷を防ぐことができます。
材料の制限: 曲げることができるのは延性金属のみです。脆性材料は成形に必要な弾性がありません。パンチによる局所的な強い圧力がかかると、破損したり粉々になったりします。
幾何学的制約: 完全に囲まれた複雑な形状には、厳しい課題があります。完全な円柱を形成したり、ぴったりと重なった裾を形成したりするのは簡単ではありません。機械フレームの物理的なスロートの深さにより、深いコンポーネントがブロックされます。さらに、周囲のパンチとダイの形状により内部クリアランスが制限されます。
スプリングバックの課題: 一流のマシンでも材料物理学に直面しています。材料の粒子方向が変化し、引張強度が一貫していない場合、予測できないスプリングバックが発生します。真の欠陥ゼロ生産を達成するには、多くの場合、適応型レーザー角度測定システムの追加が必要になります。
厚さと工具の現実性: 材料の厚さを工具に一致させる必要があります。狭い V ダイ開口部で厚い材料を曲げようとすると、過剰な集中力が発生します。この間違いは工具に重大な損傷を与えます。また、機械のラムが永久に歪んでしまう可能性もあります。
いつ代替製造方法を使用するかを認識することで、製造効率を最大限に高めることができます。場合によっては、異なるテクノロジが特定のジオメトリをより適切に処理することがあります。
継続的な超大量生産が必要な場合は、標準的なプレス ブレーキを使用しないでください。標準の屋根パネルや長い C チャネルなどの単一の直線プロファイルの製造には、ロール成形の利点が得られます。このプロセスでは、順送ローラーを通して金属を送ります。ロール成形は、大幅に高いスループットと継続的で中断のない生産効率を実現します。
小型で複雑なコンポーネントの大量生産には、スタンピングが必要です。自動車のファスナーや複雑な電子ブラケットなどの部品には、複数の穴、タブ、曲がりがあります。ここでは、順送金型スタンピングが従来のブレーキングよりも優れた性能を発揮します。 1回の高速ストロークで複数の動作を同時に実行します。
最終製品に滑らかで連続的な半径が必要な場合は、プレートローリングを選択します。ボイラータンク、大きなパイプ、建築の曲線には均一なローリングが必要です。数十回の小さな連続ヒットを行うことで、プレス ブレーキでカーブを「バンプ ベンド」することができます。ただし、この方法は時間がかかります。また、曲面全体に目に見えるファセットラインが残ります。
適切な機器を入手するには、厳密な計算が必要です。マシンの物理的機能を、予想される最も重いワークロードに合わせる必要があります。
必要な容量を計算することは、最初の重要なステップです。適切な力がなければ、機械の長さだけでは意味がありません。標準的な業界公式を使用してトン数を評価します。トン数は、降伏強度に厚さの 2 乗を乗算し、V ダイ開口部で割ったものに等しくなります。計算された最大のニーズに正確に一致するマシンを購入しないでください。 20% のバッファを含めることを強くお勧めします。この追加容量により、長期にわたる工具の安全性が確保され、機械の疲労が軽減されます。
選択した曲げ方法によって、工具と力の要件が決まります。業界では一般に、メソッドを 3 つの異なるテクニックに分類しています。
特徴 | エアベンディング | ボトムベンディング | コイニング |
|---|---|---|---|
ツーリングコンタクト | パンチは底に触れずに金属を金型に押し込みます。 | パンチは金属をダイの底部に押し付けます。 | パンチは金属を金型の形状に完全に打ち抜きます。 |
トン数要件 | 必要な力は最小限。 | 中力から高力。 | 標準トン数の最大 5 倍が必要です。 |
柔軟性 | 柔軟性が高い。 1 つのダイスで複数の角度が作成されます。 | 柔軟性が低い。角度が一致すると正確に死にます。 | 柔軟性ゼロ。極めて高い精度を得るためにのみ使用されます。 |
エアベンディングは現代の標準として機能します。必要なトン数が少なく、高い柔軟性が得られます。それは完全に自動コントローラーの精度に依存しています。逆に、底部を曲げるにはかなり大きな力が必要です。オペレーターは、特定の航空宇宙または医療用途で、極めて永続的な角度精度が絶対に必要な場合にのみ使用します。
マシンの駆動システムを日常の用途に合わせる必要があります。従来の水力発電は重いプレートによって決まります。油圧ラムは、強力で持続的な力を安全に伝達します。ただし、薄型電子機器エンクロージャの製造にはサーボ電気システムが必要です。電気ドライブによりラム速度が速くなります。また、アクティブに移動しているときのみ電力を消費するため、エネルギー効率に優れています。
外部統合の必要性を慎重に評価してください。地元のオペレーターが利用できるかどうかを評価します。大量の反復的なジョブでは、ロボット パーツ ハンドラーから大きなメリットが得られます。バッチ交換を頻繁に行うには、自動ツールチェンジャーが必要です。最後に、部品の形状を確認して、適切な金型スタイルを選択します。深い箱には、最終成形段階での衝突を避けるために特殊なグースネック パンチが必要です。
概要: プログラム可能な成形システムは、依然としてスケーラブルな板金製造に不可欠な資産です。トン数、曲げ長さ、工具の正確な組み合わせが対象業界の仕様と厳密に一致していれば、最適な結果が得られます。
次のステップ: 現在のパーツ カタログの徹底的な監査を直ちに実施することをお勧めします。最も太くて長い共通部分を特定します。このような極端な場合に必要なインチあたりのトン数を計算します。最後に、装置メーカーに直接相談して、困難なサンプル部品の物理的な時間研究を実行します。
A: これらの機械は、さまざまな延性金属を曲げることができます。一般的な材料には、炭素鋼、ステンレス鋼、アルミニウム、真鍮などがあります。曲げ可能な最大厚さは、機械のトン数能力とダイ開口部のサイズに厳密に依存します。鋳鉄のような脆い材料は、曲げ加工中に破損します。
A: エアベンディングでは、パンチは底に触れずに金属を V ダイに押し込み、角度は機械の精度に依存します。ボトミングにより、材料はダイの壁に完全に押し付けられます。ボトミングには大幅に高いトン数が必要ですが、ほとんどのスプリングバック効果を排除することで厳密な角度精度が保証されます。
A: 最新のシステムは驚異的な精度を実現しています。ハイエンドコントローラーは通常、ラムの位置決め公差を±0.01mmに抑えます。アクティブなクラウニング補正とレーザー測定により、オペレータはコンポーネントの全長にわたって±0.2度の角度公差を一貫して維持できます。
A: これはよくある誤解です。 CNC は機械を制御するコンピューター制御システムを指し、油圧はラムを押す機械的動力源を指します。最新の成形機は通常、CNC 制御の油圧機械または CNC 制御の電気機械です。 CNC システムは手動制御よりもはるかに優れています。
