精密な板金曲げにより、製造スループットが向上し、厳しい公差が維持され、製造現場でのスクラップ率が削減されます。時代遅れの成形装置は、運用上の重大なボトルネックを引き起こします。一貫性のない曲げ角度、遅いセットアップ時間、および希少な高度なスキルを持つオペレーターへの過度の依存に直面しています。このガイドは、特定の生産環境に適した曲げテクノロジーを評価、サイジング、投資するための包括的な意思決定フレームワークを提供します。プレス ブレーキ マシン は、現代の製造の主要なエンジンです。適切な機器を選択することがショップの効率を左右します。機械の能力を正確な材料要件に適合させる必要があります。過大なサイジングはエネルギーと床面積を浪費し、過小なサイジングは機械の損傷や部品の不合格につながります。コアメカニクス、駆動システム、ツーリング戦略について探っていきます。上流の設計上の決定が下流の成形の成功にどのような影響を与えるかを発見し、生産現場を最適化することができます。
技術の調整: 油圧、電気、ハイブリッド プレス ブレーキ機械のいずれを選択するかは、工場の必要なトン数、サイクル速度、エネルギー効率の目標に厳密に依存します。
精度と制御: 多軸バックゲージと自動クラウニングを備えた最新の CNC プレス ブレーキにより、手動または NC システムと比較してセットアップ時間とオペレータのエラーが大幅に削減されます。
工具が能力を決定づける: 機械の能力は、パンチとダイのセットアップによって決まります。エアベンディングとボトミングを理解することは、工具投資にとって重要です。
製造適性設計 (DFM): プレス ブレーキ成形を成功させるには、曲げ半径、K ファクター、材料粒子方向などの上流の設計決定に大きく依存します。
目次

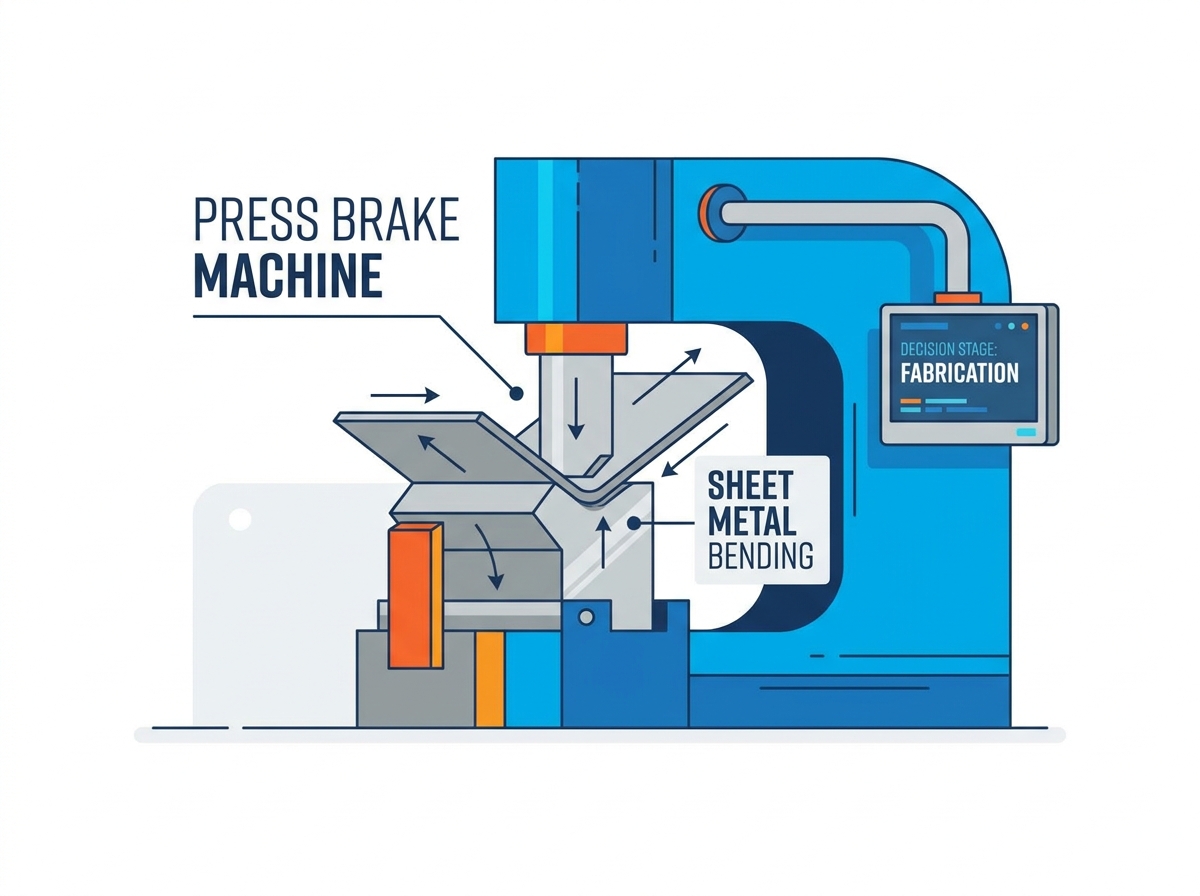

プレス ブレーキ マシンは、 単純な機械原理で動作します。 2 つの専用ツールの間で板金をプレスします。一番上のツールはパンチです。一番下のツールはダイです。これらのツールは垂直曲げ軸に沿って整列します。機械がパンチを金属に押し込みます。その後、金属は下のダイの形状に適合します。この相互作用を理解することは、板金製造をマスターするための基礎です。
パンチはラムと呼ばれる上部の梁に取り付けられます。ダイは下部ベッドに固定されます。ラムは垂直軸に沿って下方に移動します。ワークに大きな圧力を加えます。パンチとダイの形状によって、最終的な曲げ角度が決まります。さまざまなプロファイルがさまざまな形状やクリアランスに対応します。上部ツールと下部ツールの間の適切な位置合わせは交渉の余地がありません。アライメントがずれていると、不均一な曲がりが生じ、工具の摩耗が促進されます。オペレータは、ベッドの長さ全体にわたって完全な平行度を確保するために、セットアップ中にツールを指示する必要があります。
トン数は、機械が発揮できる曲げ力の合計を表します。それは曲げの長さ全体にわたって分布します。トン数は機械選択の主な成功基準です。トン数が足りないと金属を曲げることができません。適用トン数が多すぎると、材料が破損する危険があります。また、機械のベッドに永久的な損傷を与える危険もあります。必要なトン数は、材料の厚さ、引張強度、および金型の開き具合によって異なります。現場での標準的な経験則では、V ダイがより緊密になると、同じ曲げを実現するには指数関数的に多くのトン数が必要になります。
バックゲージは、板金の物理的なストップとして機能します。ラムが下降する前に材料を正確に位置決めします。これにより、常に正確なフランジ長さが確保されます。最新のバックゲージは複数の軸にわたって移動します。カーブ間で素早く調整します。その速度と精度は、全体のサイクルタイムに直接影響します。バックゲージが遅いとボトルネックが発生します。高速で正確なバックゲージにより、オペレータのスループットが最大化されます。複数のフランジを持つ複雑な部品を成形する場合、オペレーターが動き続けるためにバックゲージ フィンガーの位置をミリ秒以内に再調整する必要があります。
駆動システムは、機械が曲げ力をどのように生成するかを決定します。正しい選択は、生産量と材料の種類によって異なります。各システムには、製造現場での実行に特有の利点と特定の制限があります。
機械システムにはフライホイールとクラッチ機構が使用されます。モーターはフライホイールを連続的に回転させます。オペレータはクラッチを接続してラムを下方に駆動します。これらの機械は非常に危険です。サイクルの途中でストロークを逆転させることはできません。ラムが動き始めたら、ストロークを完了する必要があります。精密な制御や可変速度が欠けています。現代の精密製造では、それらは時代遅れであると考えられています。ただし、安全基準が最新の要件に遅れをとっているレガシー環境で依然として動作しているものもあります。
油圧システムは、デュアル同期シリンダーを使用してラムを動かします。作動油がシリンダーにポンプで送り込まれ、大きな力が生成されます。計り知れないパワーと信頼性の高い力の分散を実現します。最も硬い素材も簡単に扱います。これらは重機製造店や構造用鋼材店で見つけることができます。彼らはより多くのエネルギーを消費します。作動油は定期的なメンテナンスが必要です。オイル漏れの可能性があります。ラム速度は一般に電動モデルより遅いため、軽量部品のサイクルタイムが遅くなる可能性があります。
電動モデルはサーボ モーターとベルトまたはプーリー システムを利用します。作動油を完全に排除します。モーターは、ラムが実際に動くときにのみ電力を消費します。信じられないほど速いアプローチ速度とリトラクト速度を実現します。エネルギー使用量が大幅に削減されます。油圧システムを使用しないため、メンテナンスは最小限で済みます。最大積載量が低くなります。非常に厚い鋼板には適していません。薄型アルミニウムまたはステンレス鋼のエンクロージャを使用しているショップは、サーボ電気ドライブの速度から大きな恩恵を受けます。
ハイブリッド機械は、サーボモーターと局所的な油圧システムを組み合わせたものです。サーボ モーターは、各シリンダーの小型の閉ループ油圧ポンプを駆動します。油圧の力と電気の効率を組み合わせています。静かに動作し、発熱を抑えます。これらは多額の設備投資を意味します。システムが複雑なため、専門的なメンテナンス知識が必要です。ハイブリッド ドライブに障害が発生した場合、閉ループ システムのトラブルシューティングには、標準のメンテナンス整備士ではなく、OEM 技術者が必要になることがよくあります。
制御システムは、マシンとの対話方法を決定します。手動制御では、オペレータが物理的な停止を設定する必要があります。 NC により、基本的なプログラム可能な位置決めが可能になります。 CNC は現代の業界標準を表します。 3D CNC コントロールにより、オフライン プログラミングが可能になります。エンジニアはオフィスの曲がり角をシミュレーションできます。これにより、衝突が防止され、マシンのダウンタイムが削減されます。オペレーターはプログラムをロードし、視覚的なガイドに従うだけです。このワークフローにより、良好な部品を得る前に 3 つの部品をテスト曲げして廃棄するという古い方法が不要になります。
駆動方式 | 主な用途 | 主な利点 | 主な制限事項 |
|---|---|---|---|
機械式 | レガシースタンピング | 高速サイクリング | 重大な安全上のリスク |
油圧 | 厚板加工 | 膨大なトン数の容量 | 液剤のメンテナンスが必要 |
電動(サーボ) | 薄肉ゲージの精度 | メンテナンスの手間がかからない | 制限された最大トン数 |
ハイブリッド | 混合生産 | 効率性とパワーの融合 | 複雑な内部システム |
あなたのマシンの能力は、そのツールと同じだけです。ハイエンドの機械に貧弱な工具を使用すると、不良部品が生成されます。ツールの選択によって、どのような形状をうまく形成できるかが決まります。パンチとダイを特定のジョブに一致させる必要があります。間違った V ダイ幅の使用は、材料の亀裂や床の公差の吹き飛ばしの最も一般的な原因です。
標準の V ダイスは、最も基本的な 90 度の曲げを処理します。深めのカットアウトが特徴のグースネックポンチ。このクリアランスにより、工具に当たることなく複雑なプロファイルを曲げることができます。ヘミングツールは、シートメタルのエッジをそれ自体の上で平らにします。これにより、安全で剛性の高いエッジが作成されます。鋭角のダイスを使用すると、金属を 90 度を超えて曲げることができます。ストローク中のパーツの衝突を防ぐプロファイルを選択する必要があります。オペレータは、最初の曲げを開始する前に、常にツールのプロファイルをフラット パターンと照合して確認する必要があります。
パンチがダイとどのように相互作用するかによって、曲げ方法が決まります。各方法では、異なるトン数と工具のセットアップが必要です。
エアベンディング: パンチは底に触れずに金属を V ダイに押し込みます。パンチの深さによって角度が決まります。これは CNC マシンの標準です。必要なトン数が少なく、1 つのダイから複数の角度を付けることができます。
ボトミング: パンチは金属を V ダイに完全に押し込みます。金属は工具の正確な角度を採用します。空気曲げよりも高いトン数が必要です。
コイニング: パンチが金属を極度の力で金型に押し込みます。これは材料の中立軸を貫通します。スプリングバックは排除されますが、工具の急速な摩耗が発生します。膨大なトン数が必要です。
セットアップ時間は、多品種少量環境では生産性を損ないます。手動ツールクランプでは、オペレータが個々の止めネジを締める必要があります。これにより、貴重な制作時間が無駄になります。油圧または空圧のクイックチェンジシステムにより、ボタンを押すだけでツールを瞬時にクランプします。彼らは毎回ツールを完璧に装着します。これにより、セットアップ時間が数時間から数分に短縮されます。生産性の向上により、最初のアップグレードがすぐに正当化されます。 1 シフトに 5 回セットアップを変更すると、クイックチェンジ ツールは数か月で元が取れます。
工具は時間の経過とともに劣化します。使用を繰り返すとパンチ先端の半径が平らになります。ダイのショルダーは材料の摩擦により磨耗します。この摩耗は角度の再現性に直接影響します。ダイのショルダーが摩耗すると、金属が不均一に引きずられる原因になります。予防検査戦略を導入する必要があります。パンチの先端とダイのショルダーを定期的に測定します。部品の品質が損なわれる前に工具を交換してください。工具の寿命を延ばすために、工具を清潔に保ち、適切に潤滑してください。金型が汚れると、すぐにアルミニウム部品に傷がついてしまいます。
成形の成功はエンジニアリング部門から始まります。上流の設計決定が下流の製造の成功を左右します。部品の設計が不適切な場合、最良のオペレータが部品を保存することはできません。エンジニアは板金の物理的限界を理解する必要があります。曲げ代を確認せずに CAD ファイルを壁に投げつけると、床にスクラップが残ることになります。
金属は壊れるまでにある程度しか曲げることができません。最小の内側曲げ半径により、曲げ線での亀裂が防止されます。材料の厚さはこの半径に大きく影響します。材料が厚いほど、より大きな曲げ半径が必要になります。引張強さと延性も重要な役割を果たします。ステンレス鋼のような硬い材料には、柔らかいアルミニウムよりも大きな半径が必要です。脆性材料に狭い半径を強制すると、構造破壊が発生します。狭い内側半径を指定する前に、必ず材料データシートを参照してください。
板金は曲げると伸びます。外面は張力により膨張します。内面が圧縮されます。中立軸は変更されません。正確なフラット パターンを実現するには、この伸びを考慮する必要があります。 K ファクターは中立軸の位置を表します。正しい K ファクターを計算すると、切断前にフラット パターンが正確に正しいサイズであることが保証されます。曲げ推定が間違っていると、最終的な部品の寸法は検査に合格しません。製造業者は、正確な K ファクターを調整するために、特定の材料バッチに対してテスト曲げを実行する必要があります。
板金には、工場での圧延プロセス中に作成される結晶方向があります。この粒子は、曲げ時の金属の挙動に影響を与えます。木目に平行に曲げると亀裂の危険性が高まります。素材の繊維を分離します。木目に対して垂直に曲げる方がはるかに安全です。亀裂のリスクが軽減され、必要な曲げ力がわずかに軽減されます。エンジニアは、可能な限り木目全体にわたって曲げが発生するように、パーツをレーザー上にネストする必要があります。木目に合わせて曲げる必要がある場合は、曲げ半径を大きくして補正してください。
フランジは、曲げ線を越えて延びる金属の部分です。サイクル全体を通じて V ダイ開口部にまたがるのに十分な長さでなければなりません。フランジが短すぎると金型に滑り込んでしまいます。これにより部品が破損し、工具が損傷する可能性があります。最小フランジ幅は通常、選択した V ダイ幅に基づいて計算されます。エンジニアは、設計されたすべてのフランジがこの最小要件を満たしていることを確認する必要があります。一般的な工場の規則では、最小フランジは材料の厚さの少なくとも 4 倍でなければなりません。
機械のサイジングを行うには、現在および将来の生産ニーズを注意深く分析する必要があります。トン数、長さ、および制御機能を評価する必要があります。推測は高価な間違いにつながります。データを使用して技術的評価を推進します。最も重く、最も長い部品を検討し、最悪のシナリオに基づいて仕様を構築します。
最も困難な作業に必要なトン数を計算する必要があります。この計算式では、材料の厚さ、曲げ長さ、引張強度が考慮されます。 V ダイの開口部も考慮されます。 V ダイが小さいほど、同じ材料を曲げるのに多くのトン数が必要になります。曲げる予定の最も厚くて最も硬い材料に基づいて常に計算してください。マシンが継続的に最大値に達するのを防ぐために、20% の安全マージンを追加します。機械を最大能力で稼働させると、ラムガイドと油圧シリンダーの摩耗が促進されます。
ベッドの長さによって、物理的に曲げることができる最長部分が決まります。ただし、側面ハウジング間の距離を考慮する必要があります。フレーム間のスペースはベッド全長よりも短くなります。部品に深いリターン フランジがある場合は、これらのハウジングの間に適合する必要があります。予想される最長の部分に基づいてベッドの長さのサイズを決定します。将来の製品ラインも検討してください。時々 12 フィートの部品を使用する場合に 10 フィートのベッドを購入すると、危険な多段階曲げセットアップが必要になります。
バックゲージ軸は部品の複雑さに直接対応します。シンプルな 2 軸システムで深さと高さを制御します。基本的な真っ直ぐな括弧にはこれで十分です。複雑で非対称な部品には、より高度な制御が必要です。 6 軸システムにより、バックゲージ フィンガを独立して動かすことができます。これにより、テーパー状の曲げや複雑な形状がサポートされます。最も難しい部分に必要な軸に投資します。円錐形状や山形ブラケットを成形する場合は、6 軸バックゲージが必須です。
大きな力が加わると、機械のベッドとラムが中央でわずかにたわみます。このたわみにより、部品の長さに沿って曲げ角度が変化します。中央は端よりも広い角度になります。クラウニング システムはこのたわみを防止します。 CNC 油圧式または機械式ウェッジ クラウニングにより、ベッドの中心が上方に押し上げられます。これにより、長いカーブでも一貫した完璧な角度が保証されます。クラウニングを使用しない場合、オペレーターは金型を紙で手動でシム調整する必要があり、膨大な時間が無駄になります。
材料の厚さと硬さはバッチごとに異なります。これらの変動により、予測できないスプリングバックが発生します。リアルタイム角度測定システムはこの問題を解決します。インプロセスのレーザーまたは機械センサーがストローク途中の角度を測定します。 CNC 制御はラムの深さを自動的に調整して精度を保証します。これにより、試行錯誤による曲げテストが不要になります。これにより、最初の部品が良好な部品であることが保証され、スクラップが大幅に削減されます。高価な航空宇宙合金を扱うショップにとって、この機能は譲れないものです。
重機の設置には重大な運用リスクが伴います。施設と労働力を準備する必要があります。適切な計画を立てることで、設置の遅れや安全上の事故を防ぐことができます。電気的低下が原因で機械がアイドル状態になっていると、毎日コストがかかります。
これらの機械は信じられないほど重いです。納品前に床耐荷重を確認する必要があります。高トン数の機械には、多くの場合、専用の基礎ピットが必要です。コンクリートは動的荷重を支えるのに十分な厚さでなければなりません。適切な電力降下も必要です。施設が必要な電圧とアンペア数を供給できることを確認してください。フロアプランを検証するには、構造エンジニアに相談してください。新しい基礎ピットを注ぐと、設置スケジュールに数週間かかる場合があります。
金属を曲げることは本質的に危険です。オペレーターは、動くラムや重い鋼材と緊密に連携して作業します。 OSHA 基準を厳密に概説し、従う必要があります。統合された安全システムは必須です。光学レーザー保護機能はラムとともに作動します。障害物を感知すると機械を瞬時に停止させます。ライトカーテンは周囲を保護します。オペレーターの生産性を損なうことなく、これらのシステムを導入します。安全を決して無視してはなりません。ライトカーテンを破った場合、運営が順調なフロアでは即時終了の根拠となります。
業界は熟練したオペレーターの深刻な不足に直面しています。スマート テクノロジーに投資することで、オペレーターの離職リスクを軽減します。直感的な 3D グラフィカル インターフェイスを備えたマシンにより、学習曲線が短縮されます。自動角度測定システムにより、部族の知識への依存が軽減されます。オフライン プログラミングにより、複雑な作業がエンジニアリング オフィスに移されます。これにより、経験の浅いオペレータでも機械を安全かつ効果的に操作できるようになります。トレーニング プログラムでは、印刷物を読んで工具の限界を理解することに重点を置く必要があります。
構造エンジニアと一緒に床の耐荷重を確認してください。
機械の仕様に基づいて必要な電気ドロップを取り付けます。
最終的なレベリングと校正のために OEM 技術者をスケジュールします。
すべてのオペレーターに必須の安全トレーニングを実施します。
テスト部品を実行して、クラウニングとバックゲージの精度を確認します。
適切な プレス ブレーキ マシンを選択するには 、曲げ能力、精度、工具、CNC 機能、および将来の生産要件のバランスをとる必要があります。機械を材料、部品の複雑さ、生産量に適合させることで、製造効率を向上させ、セットアップ時間を短縮し、安定した曲げ品質を実現できます。
Nanjing Jinqiu CNC Machine Tool は CNC 板金加工装置を専門とし、世界中のメーカーに信頼性の高いプレス ブレーキ ソリューションを提供しています。同社は、豊富な業界経験と専門的な技術サポートに支えられ、お客様の生産効率、曲げ精度、長期的な製造競争力の向上を支援します。
投資を行う前に、次の点を考慮してください。
現在の運用のボトルネックを監査して、特定の速度または精度の障害を特定します。
毎週処理する最も厚い材料に必要なトン数を計算します。
アプリケーション エンジニアに相談して、最も複雑な部品の形状を確認してください。
特定の CAD ファイルに基づいてメーカーに時間調査をリクエストします。
施設の床耐荷重と電気インフラを評価します。
A: プレス ブレーキでは、垂直に移動するパンチとダイを使用して、金属を強制的に形状に成形します。折り機は材料を平らにクランプし、折り曲げビームを上向きに振り上げて曲げを作成します。ブレーキは厚い材料や複雑な工具に適しています。フォルダーは、大きくて薄いパネルに優れています。
A: トン数の計算には 4 つの基本変数が必要です。材料の厚さ、曲げ全長、材料の引張強度、V ダイ開口部の幅が必要です。厚くて硬い材料とより緊密な V ダイには、大幅に多くのトン数が必要です。
A: スプリングバックとは、成形力が取り除かれた後に板金がわずかに曲がる傾向のことです。これは、材料が元の平らな状態に戻ろうとするために起こります。 CNC マシンは、目標角度をわずかに超えて金属を過剰に曲げることによって補正します。
A: 木目に平行に曲げると、金属に亀裂や破損が生じるリスクが高まります。より大きな曲げ半径を慎重に選択する必要があります。木目に対して垂直に曲げると、構造上の完全性が最大限に保たれ、表面の裂けの可能性が軽減されます。
A: 多軸バックゲージには、金属の位置を決めるために複数の方向に動くフィンガーが備わっています。 X 軸は深さを制御します。 R 軸は高さを制御します。 Z軸は左右に移動します。これにより、オペレーターは複雑な非対称部品を簡単に位置決めして正確に曲げることができます。
A：はい、厚板鋼も曲げられます。ただし、これには高トン数の油圧機械が必要です。また、厚いプレートを生産するために必要な大きな力に対処するために特別に設計された、はるかに大きな V ダイスと頑丈な工具を使用する必要があります。
