板金製造は、曲げ加工が生産ペースを左右するという永続的なボトルネックに直面しています。機器の選択は、スループットと作業現場の効率に直接影響します。ファブリケーターは、資本支出の管理、深刻なオペレーターのスキル不足への対処、より高い生産量への需要への対応の間の緊張を乗り越えます。中心的なジレンマは、従来のプレス ブレーキの多用途性が最新の折り曲げ技術の高速自動化を上回るかどうかに集中しています。

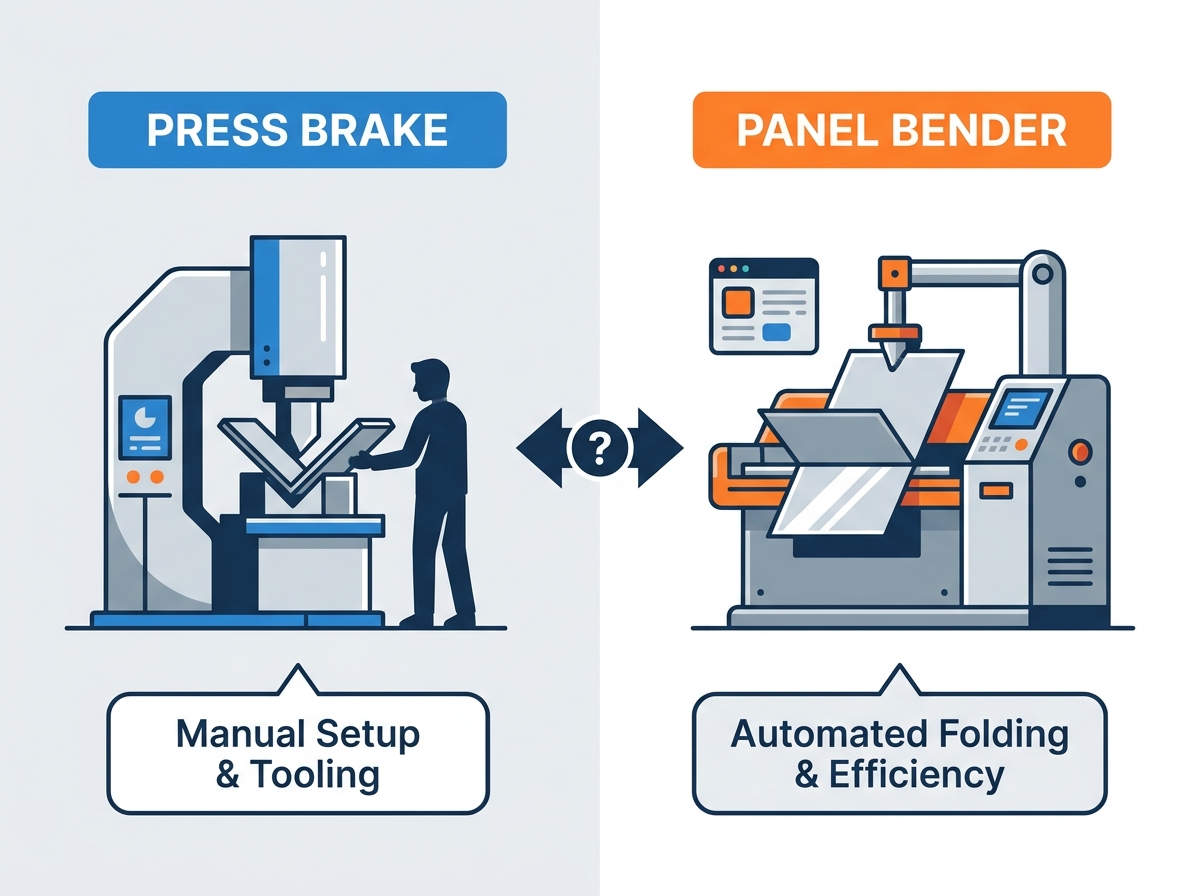

この技術評価は、プレス ブレーキと自動折り装置の間の証拠に基づいた比較を提供します。機械の運動学、運用上のトレードオフ、実装の現実を分析することで、製造工場は情報に基づいた設備投資を行うことができます。これらのシステムの機械的な違いと生産能力を理解することで、床面積、労働力の割り当て、全体的な製造効率が最適化されます。
スループットと柔軟性: パネル曲げ機は通常、標準プロファイルの場合は 2 倍から 3 倍速いサイクル タイムを実現しますが、複雑な、ディープ ボックス、または重量トン数の用途ではプレス ブレーキが依然として優れています。
誰が生産のペースを調整するか: オペレーターはプレス ブレーキをかけながら機械のペースを調整します。パネルベンダーでは、機械がオペレーターのペースに合わせて動き、予測可能性が大幅に向上します。
労働力への依存: プレス ブレーキは、ペース、セットアップ、精度に関してオペレーターの専門知識に大きく依存しています。パネル曲げ機は材料の取り扱いと工具の調整を自動化し、熟練労働者不足の影響を軽減します。
設備投資: パネル曲げ機の初期取得コストはプレス ブレーキのコストよりも大幅に高く、ROI を正当化するには大量生産または高度に繰り返しの生産が必要です。
移行の現実: プレス ブレーキからパネル ベンダーに生産を移行するには、従来の空気曲げと比較して、折り曲げ運動学の下で板金の伸び方が異なるため、フラット ブランクを再計算する必要があります。
目次
CNC プレス ブレーキの基本的な動作には、下降するパンチが板金を固定された V ダイに押し込むことが含まれます。このプロセスでは通常、空気曲げが利用されます。パンチは、機械のストローク深さと V 開口率に応じて、必要な角度を達成するのに十分なだけ材料を金型内に押し込みます。他の方法にはボトミングやコイニングが含まれますが、これらは材料を金型の形状に正確に適合させるために大幅に高いトン数を必要とします。物理学は垂直方向の力と摩擦に完全に依存しています。
プレス ブレーキを操作するには、本質的に、曲げるたびに部品を操作する必要があります。オペレータまたはロボット アームは、板金を物理的に保持し、支持し、回転させる必要があります。大きいパネルや重いパネルの場合、この手動操作は大きな疲労を引き起こし、サイクルタイムを遅らせます。標準的な手動曲げシーケンスには、いくつかの物理的な手順が含まれます。
ステージングパレットからフラットブランクを取り出します。
シートを CNC バックゲージのフィンガーに合わせます。
フットペダルを踏んでラムを作動させます。
フランジが上方にスイングするときに材料の重量を支えます。
次のシーケンスのためにパーツを撤回、反転、再配置します。
さらに、曲げ半径、鋭角、材料の厚さが異なると、物理的な工具の交換が必要になります。オペレーターはパンチとダイを手動で交換する必要があるため、複雑なセットアップ中に機械のダウンタイムが発生します。
パネル ベンディング マシン の動作運動学は、 従来の垂直プレスとは根本的に異なります。材料を金型に押し込む代わりに、機械は堅牢なブランクホルダーを使用してシートを完全に平らに保持します。次に、上部と下部の曲げブレードが突き出たフランジを横切って、プログラムされた角度まで材料を上または下に折ります。この拭き取り動作により、板金全体に応力が異なる方法で分散され、曲げ中に部品の全重量を支える必要がなくなります。
自動化された部品操作がこれらのシステムの効率を決定します。統合された回転装置とマニピュレータが平らなシートを掴み、手動介入なしでさまざまなエッジに沿った複数の曲げに対してシートを正確に位置決めします。 Salvagnini P4 システムなどの先駆的な業界標準は、これらの機械的ベースラインを確立し、自動回転によってサイクル時間が大幅に短縮されることを実証しました。さらに、これらの機械は汎用ツールを利用しています。曲げブレードはさまざまなフランジの長さと材料の厚さに自動的に適応するため、プレス ブレーキで必要な物理的な工具の交換が不要になります。
市場の混乱により、標準的な CNC フォルダーと完全自動パネル曲げシステムの間の境界線が曖昧になることがよくあります。どちらも V ダイプレスではなく折り畳み運動学を利用していますが、その操作能力と対象アプリケーションは大きく異なります。ボックス折り機またはパン折り機と呼ばれることが多い標準的な CNC 折り機では、通常、オペレーターが手動でシートをバックゲージに押し付け、曲げの間で部品を物理的に回転させる必要があります。次に、折りたたみビームが上方に振り上げられ、曲がりが生じます。

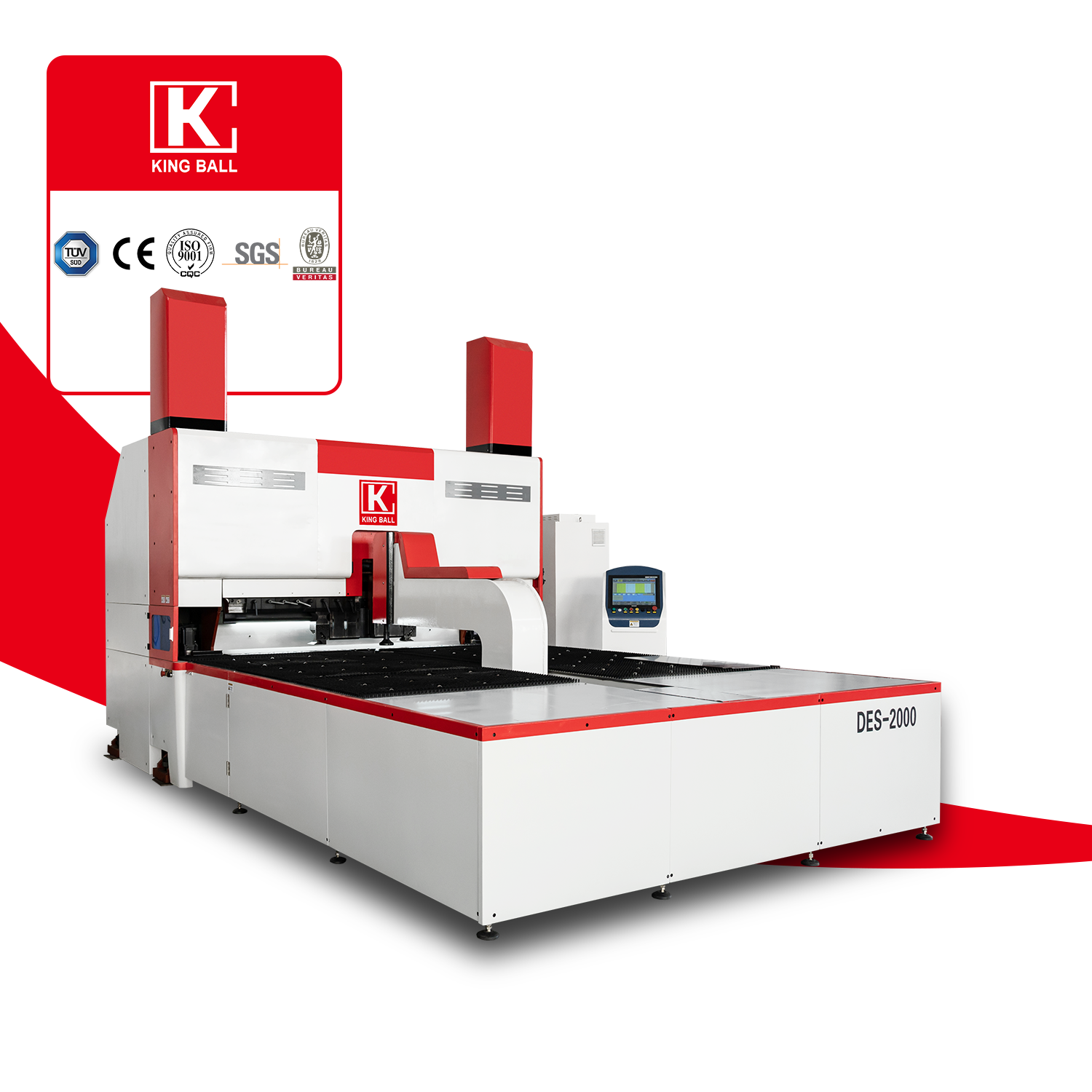

対照的に、産業用 パネル ベンディング マシンは 、完全に統合された自動グリッパーおよび回転システムを備えています。オペレーターまたは自動ローディング システムが最初のフラット ブランクを機械に供給すると、その後の位置決めはすべて装置によって処理されます。標準的な CNC フォルダーは、連続、高速、複数シフトの生産環境向けに設計された頑丈なパネル ベンダーと比較すると、構造の剛性と生産量に関して制限にも直面します。
特徴 | 標準CNCフォルダー | 自動パネルベンダー |
|---|---|---|
部品の操作 | オペレーターによる手動回転 | グリッパー/ローテーターによる完全自動化 |
ツーリングのセットアップ | セグメント化されたツールの手動調整 | 自動ユニバーサルツール調整 |
生産量 | 低から中程度 | 大容量/連続シフト |
構造剛性 | 標準任務 | 頑丈な産業用フレーム |
マルチベンド部品を完成させるのに必要な時間を分析すると、2 つのテクノロジ間の明らかな対照が明らかになります。プレス ブレーキでは、サイクル タイムには、オペレータがブランクを持ち上げ、バックゲージに位置合わせし、曲げを実行し、ピースを後退させ、反転または回転し、プロセスを繰り返すことが含まれます。部品に複数のツール セットが必要な場合、段階的な曲げセットアップはさらに複雑になり、時間がかかります。プレス ブレーキは、オペレータの疲労、操作速度、手先の器用さによって本質的に制限されます。 11 ゲージ鋼の 4x8 シートと一日中格闘すると、最もベテランのオペレーターでも速度が低下します。
パネル曲げ装置はペーシングのダイナミクスを根本的に変えます。機械はすべての回転と位置決めを内部で処理するため、サイクルタイムが決まります。オペレーターはブランクをロードし、完成品をアンロードするだけで、自動化された予測可能なスループットを確保します。バッチ実行中、手動のパス間処理が不要になるため、パネル ベンダーは該当する形状で最大 2 倍から 3 倍速いサイクル タイムを達成できます。たとえば、標準の 6 ベンド電気エンクロージャ ドアの場合、プレス ブレーキでは 90 秒かかりますが、自動折り機では 30 秒しかかかりません。
プレスブレーキは、折り曲げ技術が困難な特定の幾何学的な用途に優れています。これらは依然として、狭いプロファイル、深いボックス、極端な鋭角、および重いプレートの曲げに優れた選択肢です。以前に曲がったフランジを取り除くために特殊な深いグースネック パンチを必要とする形状は、プレス ブレーキのオープン構造に独特に適しています。カスタム ツールをスタックできるため、製造者はフォルダーの内部機構と物理的に衝突する複雑な非対称部品を形成できます。
逆に、パネル曲げシステムには、クリアランス プロファイルによって決定される厳しい物理的制限があります。ブランクホルダーと曲げブレードのサイズと形状により、内部曲げ、最大フランジ高さ、最小チャネル幅が制限されます。ボックス プロファイルが深すぎると、回転中に部品が機械の上部ツールに衝突します。製造業者は、部品の形状を慎重に監査して、曲げ機の特定のクリアランス範囲内に収まっていることを確認する必要があります。
最新のパネル曲げシステムは、精度を維持するために高度な統合リアルタイム センサーを利用しています。 Salvagnini の MAC2.0 と同等のテクノロジーは、実際のシートの厚さを測定し、シートが機械に入るときに材料の張力の変化を検出します。その後、システムはその場でスプリングバックを自動的に補正し、オーバーベンド角度を動的に調整します。これにより、材料バッチに冶金学的にわずかな不一致がある場合でも、非常に一貫性のある部品が得られます。
プレス ブレーキは、特に長い部品にわたって角度の一貫性を維持するために、油圧または機械式クラウニング システムとオペレータのスキルに大きく依存しています。 10 フィートのカーブで角度を追うには経験が必要です。曲げプロセスの物理的性質も大きく異なります。折り曲げブレードのワイピング動作は、V ダイ内で曲げられる空気による強い垂直摩擦と比較して、異なる材料の伸びを引き起こします。さらに、折り曲げプロセスは一般に材料の表面に優しく、プレス ブレーキ操作によく伴う傷や型の跡が軽減されます。これは、研磨されたステンレス鋼や塗装済みのアルミニウムなどの表面に敏感な素材にとって非常に有益であることがわかります。
これらのマシンに関連する初期費用は、大きな違いを表します。エントリーレベルおよびハイエンドの CNC プレス ブレーキは、高度なパネル曲げシステムの高額な取得コストと比較して、大幅に低い初期資本投資で済みます。プレス ブレーキは、多額の資金を必要とせずに機能を拡張したいと考えている製造工場にとって、アクセスしやすいエントリ ポイントとなります。
投資収益率を計算するには、機械の稼働時間、セットアップ時間の短縮、および部品あたりの償却コストを分析する必要があります。大量生産や繰り返しの多い生産では、パネル ベンダーのスピードと自動セットアップにより、部品あたりの人件費が大幅に削減されます。この機械はオペレータの介入を最小限に抑えながら継続的に稼働できるため、より高額な設備投資の償却が促進され、特定の量産モデルで経済的に実行可能になります。逆に、多品種少量環境では、多くの場合、プレス ブレーキがより経済的に適切な選択肢となります。
現在の熟練労働市場は、製造工場にとって大きな課題となっています。曲げ許容値、手動シーケンス、複雑なセットアップを深く理解している経験豊富なプレス ブレーキ オペレーターを見つけ、雇用し、維持することは困難であり、コストがかかります。プレス ブレーキが正確かつ効率的に機能するためには、この人間の専門知識に完全に依存しています。熟練したオペレータであればプレス ブレーキを鳴らさせることができますが、初心者であれば大量のスクラップが発生し、工場全体のボトルネックになる可能性があります。
パネル曲げ加工への移行により、労働パラダイムが変わります。要件は、高強度の手動操作や特殊な物理的曲げスキルから、オフライン プログラミング、自動ローディング、基本的な機械モニタリングへと移行しています。オペレーターは、複雑な曲げ推定を理解したり、重いシートと物理的に格闘したりする必要はありません。これにより、店舗は機械の操作に経験の浅い人員を活用しながら、高度なスキルを持つプログラマーやエンジニアをソフトウェアと生産フローの最適化に割り当てることができます。
物理的な床面積は、どの製造施設においても貴重な商品です。機械自体の設置面積はモデルに応じて同等ですが、プレス ブレーキには進行中の作業 (WIP) 用の広大なステージング エリアと、パンチとダイ用の巨大な工具保管キャビネットが必要です。パネル曲げシステムは、汎用ツールと迅速なスループットを備えているため、多くの場合、大規模な WIP ステージングの必要性が減り、フロア レイアウトが合理化されます。
長期保守プロファイルも異なります。プレスブレーキには、作動油の管理、クラウニングシステムの定期的な校正、摩耗による機械工具の継続的な交換が必要です。最新のパネル曲げ装置はサーボ電気ドライブを利用することが多く、これにより油圧によるメンテナンスが不要になりますが、複雑なセンサースイートと自動マニピュレーター機構が導入され、専門的な技術サポートが必要になります。
メンテナンスカテゴリー | CNCプレスブレーキ | 自動パネルベンダー |
|---|---|---|
駆動方式 | 油圧オイル交換、バルブチェック | サーボ電気モーターの監視 |
ツーリングの摩耗 | パンチ/ダイの高摩擦摩耗 | ワイピングブレードの低摩擦摩耗 |
較正 | 機械式/油圧式クラウニング調整 | センサースイートとマニピュレーターの位置合わせ |
部品をプレス ブレーキからパネル ベンダーに移行すると、エンジニアリングと設計に重大なボトルネックが生じます。従来のフラットブランクをそのまま新しい機械にそのまま移すことはできません。フラット パターンの再設計と再エンジニアリングの必要性は、実装上の主要な現実です。エンジニアリング部門は、新しい曲げ運動学に対応するために、CAD ファイルの更新と部品の再プログラミングに時間を投資する必要があります。
フラット パターン調整の物理学により、この要件が決まります。ワイピングおよび折り畳みの運動学と従来の空気曲げでは材料の変形特性が根本的に異なるため、K ファクターと曲げ推定を再調整する必要があります。材料の伸びが異なるため、プレス ブレーキ用の平らなブランク カットをパネル ベンダーで折り畳んだ場合、最終的な寸法が不正確になります。ショップは移行を計画する際に、このエンジニアリングの学習曲線を考慮する必要があります。
プレス ブレーキの運用には、隠れたコストと、大規模な工具ライブラリに関連する複雑な保管物流が伴います。ショップは、多様な形状に対応するために、膨大な数のパンチ、ダイ、特殊なヘミングツール、表面保護テープを維持する必要があります。これらのツールの管理、整理、および物理的な変更には貴重な生産時間が消費され、継続的な在庫追跡が必要になります。
パネル曲げシステムは、ほとんどの標準プロファイルに対して工具不要のセットアップを実現します。ユニバーサル曲げブレードは、さまざまな長さと厚さに自動的に適応します。ただし、この汎用ツールの絶対的な制限を特定することで、予期しないダウンタイムを防ぐことができます。標準フランジは簡単に処理できますが、狭いチャネルやオフセットベンドなどの特定の形状では、補助またはカスタマイズされた工具インサートが必要な場合があります。これらの制限を理解することで、複雑な部品がスケジュールに組み込まれた場合に予期しない生産停止を防ぐことができます。
どちらのマシンも普遍的に優れているわけではありません。最適な選択は、部品の形状、生産量、施設の特定の労働制約に完全に依存します。製造工場は、設備投資を中核となる製造戦略に合わせて調整する必要があります。最終候補リストのロジックにより、柔軟性が最優先される多品種少量生産、厚板の曲げ加工、深いボックス形状、および複雑なカスタム製造向けのプレス ブレーキの選択が決まります。逆に、パネル曲げシステムは、大量生産、反復性の高い、表面に敏感な生産、または手動操作が重大なボトルネックとなる大型パネルの生産には明確な選択肢です。
Nanjing Jinqiu CNC Machine Tool は、 板金加工の効率、精度、生産の安定性を向上させるように設計された CNC 工作機械ソリューションでメーカーをサポートします。同社は、顧客が材料、部品形状、生産量、自動化要件に応じて適切な装置構成を評価できるよう支援します。
効果的に作業を進めるために、製造管理者は次のステップを実行する必要があります。
フォールディング キネマティクスとの幾何学的互換性について、ボリュームの最も多い上位 20 個のパーツを監査します。
装置メーカーが提供するシミュレートされた自動折り時間と比較して、現在のプレス ブレーキ サイクル 時間を計算します。
地域の労働市場を評価して、手動機械操作と自動システムの長期的な存続可能性を判断します。
アプリケーション エンジニアに相談して、フラット パターンの再設計プロセスを計画し、移行に必要なエンジニアリング時間を見積もってください。
A: プレス ブレーキは、機械のトン数にもよりますが、多くの場合 1 インチのプレートを超える極端な厚さに対応できます。パネル曲げ機は通常、より薄いゲージに制限されており、特定の機械モデルとブレード構成に応じて、ステンレス鋼の場合は最大約 11 ゲージ (0.120")、軟鋼の場合は最大 9 ゲージ (0.150") になります。
A: いいえ。標準的なパネルやエンクロージャの作業負荷は大幅に軽減されますが、厚板、狭いプロファイル、深い箱、および折りたたみブレードでは物理的に対応できない特殊なパンチ構成が必要な形状には、依然としてプレス ブレーキが必要です。
A: プレス ブレーキでの空気曲げにより材料が V ダイに押し込まれ、集中的な摩擦と特定の伸びが生じます。パネル ベンダーは、シートを平らに保持しながらフランジを上または下に拭き、応力を異なる方法で分散します。これには、正確なフラットブランクの K ファクターと曲げ控除を再計算する必要があります。
A: いいえ。標準の CNC フォルダーでは、オペレーターが曲げの間で部品を手動で位置決めし、回転させる必要があります。産業用パネル ベンダーには、人間の介入なしでシートを操作する完全自動グリッパーと回転装置が搭載されており、スループットが大幅に向上します。
A: コストの上昇は、複雑な自動化を反映しています。これらには、統合された材料マニピュレータ、オンザフライで調整する自動汎用ツール、高度なリアルタイム材料センサー、および自動化された部品の回転と曲げシーケンスを同時に制御するために必要な高度なソフトウェアが含まれます。
A: はい。 V ダイ空気曲げと比較して、折り曲げ運動学では材料の伸び方が異なるため、既存のフラット パターンでは不正確な最終寸法が得られます。エンジニアリング チームは、新しい機器に合わせて曲げ許容値を再計算し、CAD ファイルを更新する必要があります。
