製造業者は現在、熟練したプレス ブレーキ オペレーターの不足が深刻化していることに直面しています。手作業による板金の取り扱いは、製造現場に隠れた巨額の生産コストをもたらします。セットアップ時間が遅いと効率が低下し、大型パネルを複数のオペレーターが持ち上げる必要があるため、人間工学に基づいた重大な負担がかかります。肉体労働に完全に依存せずに、多品種大規模な生産作業を処理するためのより良い方法が必要です。パネル ベンダーは 、特定のシート メタル プロファイルに対して高効率で自動化された代替手段を提供します。作業現場のボトルネックを「オペレータのスキル」から一貫した「機械のサイクル タイム」に移行することに成功しました。
このガイドは、この機械が特定の生産構成に適合するかどうかを評価するための、厳密で証拠に基づいたフレームワークを提供します。正確な機能、厳しい制限、および期待される生産性の利益について概説します。自動化された曲げ機構により、工具の交換がどのように大幅に削減されるかがわかります。また、これらのシステムが優れている点と劣っている点を正確に知ることができます。基礎となる機構と厳密な材料制約を理解することで、製造現場の最新化について情報に基づいた意思決定を行うことができます。
操作のシフト: パネル ベンダーは、従来のパンチ アンド ダイではなくスイング ブレード メカニズムを使用しており、表面の傷やオペレータの疲労を事実上排除します。
ROI ドライバー: 自動化システムにより、工具交換時間を 15 分以上からほぼゼロに短縮しながら、部品の品質を標準化します。
スキルの民主化: オペレーターのトレーニング要件を数か月 (従来のプレス ブレーキ) から数時間に短縮します。
厳しい制約: 普遍的な代替品ではありません。材料の厚さ (通常 <4mm) とスロートの深さ (深い内部曲げの制限) によって厳密に制限されます。
このテクノロジーがなぜこれほど効率的に機能するのかを理解するには、基本的な曲げ原理を理解する必要があります。従来のプレス ブレーキでは、トップ パンチを使用して板金を V ダイに押し込みます。この激しい垂直方向のプレス動作により、時間の経過とともに摩擦、ダイマーク、工具の磨耗が発生します。ここでの仕組みはまったく異なります。ユニバーサルな上下のスイングブレードが中央の保持点の周りで材料を折ります。積極的に回転して端を折り畳みます。負の方向に回転すると、エッジが折り畳まれます。このインテリジェントなメカニズムにより、古い方法に伴う大きな圧迫摩擦が解消されます。

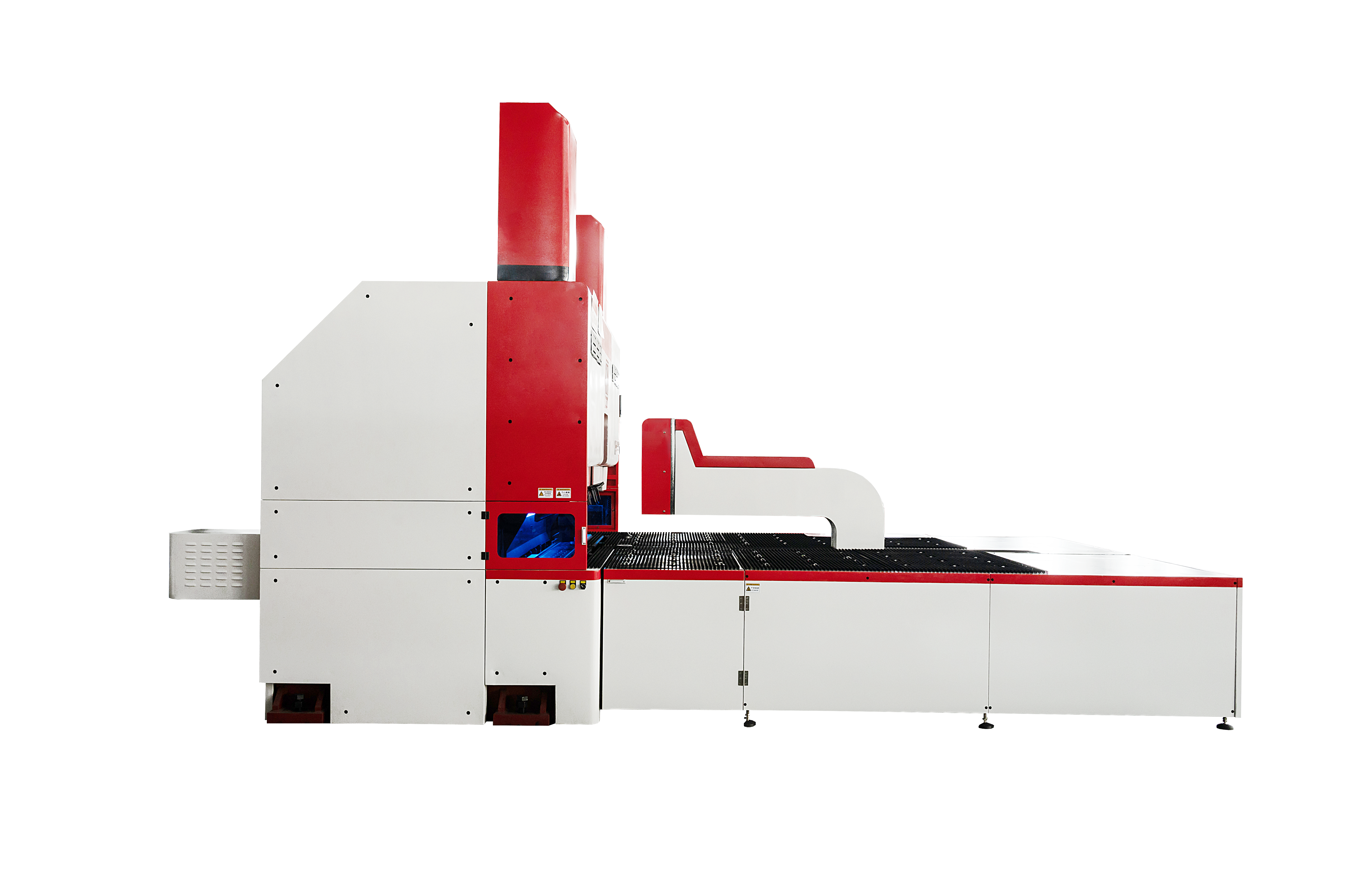

マシンの構造は 2 つの重要な領域に分類できます。まず、ブランクホルダーとマニピュレーターについて考えます。自動マニピュレーターが板金をしっかりと掴みます。シートを 90 度、180 度、270 度に自動的に回転します。非常に優れた単一セットアップ精度でシートを位置決めします。人間が手動でシートを裏返したり、バックゲージに押し付けたりするときによく見られる累積的な位置決めエラーを除去します。
第 2 に、ユニバーサル ツールにより、オペレーターが複雑なジオメトリを処理する方法が変わります。単一セットのスイング ブレードで複数の曲げタイプをシームレスに実行します。標準の半径曲げ、平らな裾、および複雑なオフセットを 1 つのシーケンスで実行できます。これは、物理的なツールの交換を行わずに実行できます。機械はブレードのストロークとピボット角度を調整するだけで、さまざまなプロファイルを作成できます。
このスイングアクションにより、表面品質に大きなメリットがもたらされます。ブレードは素材に対して激しく滑るのではなく旋回するため、表面の摩擦はほぼゼロに下がります。この機能は、非常に審美的な部品にとって重要であることがわかります。ステンレス製の家電製品のカバー、建築用パネル、エレベーターのドアは、ほぼ傷なく機械から取り出されます。二次研磨作業や高価な保護フィルムが不要になります。
製造現場の生産性を直接比較してみましょう。手動によるプレス ブレーキ ツールの交換では、毎週何時間も生産能力が消耗します。オペレーターは、異なる曲げプロファイルに合わせて重い金型を交換するのに平均 10 ～ 15 分かかります。高度なベンディングセンターにより、このセットアップ時間が大幅に短縮されます。自動工具長調整機能を備えた機械では、すべての段取り替えが 3 ～ 5 分で完了します。一部の高度なモデルでは、この調整ウィンドウがわずか数秒に短縮されます。機械はバーコードを読み取り、工具の長さを自動的に調整し、すぐに次のバッチを開始します。
このサイクルタイムの圧縮に伴い、労働者の役割は劇的に変化します。人間工学に基づいた大きな利益が得られます。従来、オペレーターは大型の重いシートを手動で支え、持ち上げ、裏返していました。 1500mmを超える部品を手作業で取り扱うと、重大な変形が生じる危険があります。 2 人のオペレーターが長い折り目を同期させようとすると、角度が不均一になることがよくあります。ここでオペレーターの役割は完全に変わります。オペレーターは最初の積み込みと最終的な積み下ろしを行うだけです。マシンマニピュレーターは、重量、回転、アライメントをすべて自動的に管理します。
スループットを評価するときは、現実的な「1=X」生産率を考慮してください。自動曲げラインを統合すると、多くの場合、複数のスタンドアロン プレス ブレーキの出力と一致します。金型交換のために機械が停止することがないため、多品種少量生産において部品あたりのコストが大幅に削減されます。 1 人の初心者レベルのオペレーターが連続生産を監督し、数人の高度な熟練職人の生産量と一致させることができます。
メトリック | 従来のプレスブレーキ | 自動パネルベンダー |
|---|---|---|
一般的なセットアップ時間 | 10～15分 | 3 ～ 5 分 (または数秒) |
オペレーターのスキルレベル | 高度なスキル | エントリーレベル |
大型パネルの取り扱い | 2 人以上のオペレーターが必要 | 自動化 / 1オペレーター |
裾上げのためのツール交換 | 必須（特殊金型） | 不要（ユニバーサルブレード） |
このテクノロジーはどこで勝つのでしょうか?非常に特殊な製造環境で成功します。これをスイートスポットと呼びます。
大判の薄ゲージパネル: 商用スチールドア、HVAC エンクロージャ、金属家具を含む生産には多大なメリットがあります。機械は扱いにくい寸法を簡単に処理します。
多品種複雑な生産: 複数の複雑な曲げを必要とするシーケンスは、ここで優れています。 1 回の連続マシン サイクルで、平らな裾、Z オフセット、ステップ ベンドを形成できます。
表面上の完璧さ: 表面上の欠陥がゼロであることが要求される材料は、新品のままです。塗装済みのシート、つや消しアルミニウム、軟ステンレス鋼は、低摩擦のブレード機構により美しく加工されます。
ただし、投資する前に厳しい制約を理解しておく必要があります。これらの機械には顕著な盲点があります。標準的なプレスブレーキでできることすべてを行うことはできません。これらの制限に対してパーツ ライブラリをマッピングすることを強くお勧めします。
天井の厚さは、最も厳格な境界を表します。これらのシステムは通常、4 mm 未満の軟金属に限定されます。ステンレス鋼やより硬い高張力合金を加工する場合、最大能力は 2mm または 3mm に低下することがよくあります。これらの制限を超えると、マシンに壊滅的な損傷が発生します。厚板の製造には依然として堅牢な油圧プレス ブレーキが絶対に必要です。
形状拘束もパーツの選択に影響します。機械のスロートの深さにより、全体的な柔軟性が制限されます。ブランク ホルダーの開口部の高さにより、深く狭い内部ボックスの曲げを実行する能力が制限されます。非対称性の高い部品や分厚い部品は、回転中に必然的に機械のフレームワークと衝突します。施設が主に狭いブラケットや深い構造チャネルを曲げる場合、この装置はそれらを加工するのに苦労します。
施設に適したシステムをどのように選択しますか?最初にドライブ システムを評価する必要があります。油圧システムは高い耐久性と信頼性の高い力を提供します。機械の定格範囲内でより重いゲージを非常にうまく処理します。標準的な液体メンテナンスと時折のシール交換が必要です。サーボエレクトリック システムには、明らかに異なる利点があります。動作速度が向上し、エネルギー消費が大幅に削減されます。また、薄板の繰り返しに対して優れた精度を提供し、全体的に静かな動作を実現します。
次に、ツールの自動化レベルを評価する必要があります。この具体的な選択は、施設の平均バッチ サイズに応じて決定する必要があります。
手動セットアップ: これらは、少量多品種の生産に効果的に機能します。まったく同じパネルを数週間にわたって実行する場合、手動ツール調整は経済的に合理的です。
半自動システム: 中程度のバッチ変動に対して健全なバランスを保ちます。オペレータは工具長の変更中に機械を支援し、ダウンタイムを適度に短縮します。
完全自動長さ調整 (ALA/ABA): これらのシステムは、高混合環境を支配します。機械は部品間の工具長を自動的に調整します。これにより、バッチ切り替え中のオペレータの介入が完全に排除されます。
最後に、インダストリー 4.0 とエコシステムの統合を優先します。現代の製造は、相互接続されたデータに大きく依存しています。二重シート検出センサーを備えたマシンを探してください。これらのセンサーは、2 枚の薄いシートがくっついた場合に機械を停止することで、重大な工具の損傷を防ぎます。 EtherCAT 産業用バス通信が完全に利用可能であることを確認します。機械をフレキシブル製造システム (FMS) に統合する機能は、将来の成長にとって不可欠であることがわかります。既存のレーザー切断システムや自動パンチングユニットとシームレスに組み合わせて、完全に人手がかからないワークフローを実現できます。
新しい自動化テクノロジーの統合により、運用上の変化がもたらされます。材料のスプリングバックを初日から効果的に管理する必要があります。 CNC システムは、材料のバリエーションに見事に対応します。降伏強度は、201 ステンレス鋼と標準的な市販アルミニウムとの間で大きく異なります。制御システムは、内部の材料データベースを使用してこの差異を自動的に計算します。次に、正確に 1 ～ 2 度のオーバーベンドを実行して、スプリングバックをシームレスに補正します。オペレータの物理的な直感ではなく、ソフトウェア アルゴリズムに依存します。
トレーニングの現実は施設管理者を驚かせることがよくあります。マシンの内部ロボット工学とプログラミングは非常に複雑です。ただし、実際のオペレータ インターフェイスには最小限の板金の背景が必要です。わずか数時間で新しいオペレーターを自信を持ってトレーニングできます。基本的な安全性、積載方向、バーコードのスキャンについて理解するだけで済みます。この現実により、高度なスキルを持つ製造エンジニアをオフライン プログラミング タスクのために予約することができます。実際の曲げプロセスを民主化します。
メンテナンスを行うには、標準の操作手順に厳密に従う必要があります。インストール後すぐに、ベースラインの維持状況を確立する必要があります。たとえば、オペレータは 250 時間の給油間隔という厳しい要件に直面しています。ボールネジとリニアガイドには、マニピュレータの単一セットアップの精度を維持するために、安定した高品質のグリースが必要です。このルーチンを無視すると、曲げ精度が直接低下し、高価な機械故障の危険が生じます。機械を保護するために、日次および週次の明確なチェックリストを実施します。
パネル ベンダーは、 労働のボトルネックを解決するために特別に設計された高利回りの投資を表します。薄型パネル生産におけるサイクルタイムの問題を大幅に軽減します。強力プレス ブレーキの汎用的な代替品として機能することはありませんが、その速度と人間工学に基づいた利点は、対象の用途では比類のないものです。
意思決定者は、この設備を正当化するために具体的な次の措置を講じる必要があります。現在の大量の薄シート部品について厳密な時間調査を実施します。手動ステーションで 1 週間あたりに失われる正確な工具交換時間を計算します。大きなドアやエンクロージャを反転するときにオペレータが直面する人間工学的な負担を評価します。生産現場の変革は、これらの正確な運用指標を理解し、それらを自動化機能に適合させることから始まります。
A: これらの機械は 4 mm 未満の材料に厳しく制限されています。ステンレス鋼や特定の高張力合金などのより硬い材料の場合、最大厚さは 2mm または 3mm 近くになることがよくあります。内部ドライブ システムの損傷を避けるため、加工前に必ず機械の特定の引張強度定格を確認してください。
A: はい、表面の傷はほとんどなくなります。高摩擦を使用して金属を V ダイに押し込む従来のプレス ブレーキとは異なり、これらの機械はスイング ブレードを使用します。ブレードは材料保持点を中心にゆっくりと回転します。これにより摩擦が大幅に軽減され、美観と塗装済みの表面が完全に維持されます。
A: この機械は、単一の連続セットアップで裾上げと平らなエッジを完成させます。まったく同じユニバーサルスイングブレードを使用して、材料を90度を超えて折り、端を完全に平らに押します。特殊な平坦化ダイスや物理的なツールの交換は必要ありません。
A: いいえ、完全に置き換えることはできません。施設では、ほとんどの場合、厚板の製造、狭いブラケットの成形、およびボックスの深い内部曲げのために従来のプレス ブレーキが維持されています。この機械は、高速、大型、薄型パネルの生産に特化して最適化された補完技術として機能します。
