板金製造は、複雑な複数のセットアップによる曲げ作業を管理するために高度なスキルを持つオペレーターに大きく依存しているという、深刻化するボトルネックに直面しています。複雑な部品形状で厳しい公差を維持しながら高スループットを達成すると、特に多品種少量生産環境では、一定の張力が生じます。従来の手動成形ではこれらの要求に対応するのが困難なことが多く、製造業者は自動化されたソリューションを模索しています。手動成形から自動パネル曲げへの移行は、多くの工場にとって大幅な業務改善を意味します。ただし、適切な機器を選択するには、標準の OEM 仕様書に単純に依存するのではなく、駆動システム、クランプ機構、自動化レベルを厳密に評価する必要があります。これらの技術的なニュアンスを理解することで、新たなボトルネックを引き起こすことなく、生産上の課題を真に解決する機械に確実に投資できます。
自動化と柔軟性: 完全に自動化されたパネル ベンディング マシンは、複雑な多面部品のサイクル タイムを大幅に短縮しますが、極厚の材料や極端なカスタム ジオメトリに対しては、従来のプレス ブレーキ マシンの方が依然として優れています。
駆動システムへの影響: サーボ電気パネル ベンダーはメンテナンスの負担を軽減し、エネルギー効率を高めますが、高トン数の用途には油圧システムが必要です。
クランプ機構が能力を決定づけます: サクションカップマニピュレータとプレスアームマニピュレータのどちらを選択するかによって、最小部品サイズ、表面仕上げ品質、および許容可能なフランジ高さが直接決まります。
目次

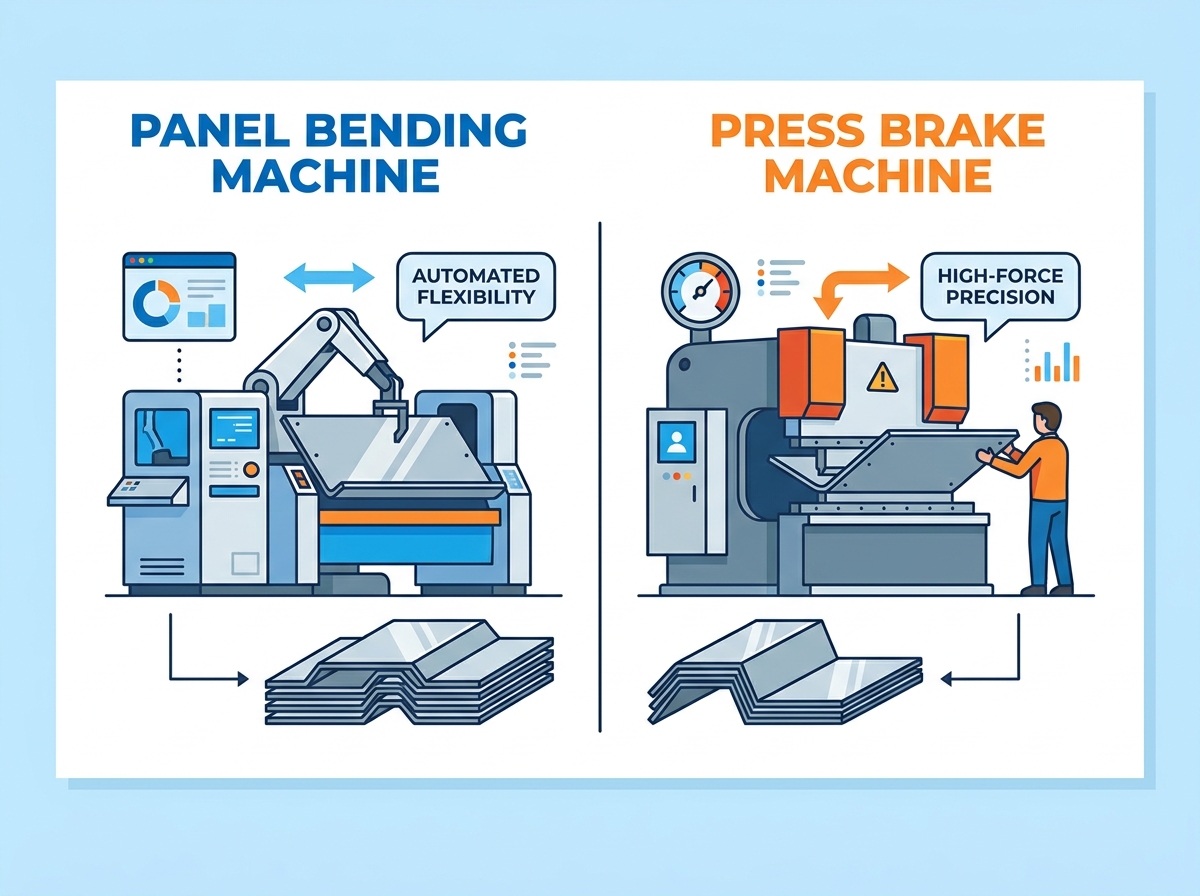

パネル ベンダーは、振動する曲げブレードを利用して、固定されたカウンター ブレードの周りで材料を折り曲げます。この運動学的なアプローチにより、シート全体の位置を変更することなく、迅速な多方向の曲げが可能になります。材料は機械テーブル上で平らなままであるため、従来の装置で大型パネルを曲げるときによく見られる「ホイップアップ」効果が完全に排除されます。対照的に、 プレス ブレーキ機は、 パンチがダイに直線的に下降することに依存し、材料を特定の V 字形に強制します。パネル ベンダーの振動動作により、成形サイクル中に必要な物理的操作が大幅に軽減され、正方向と負方向の曲げを迅速に連続して実行できるようになります。
オペレータが標準ブレーキで大きなエンクロージャ ドアを形成する場合、曲げの際に材料が上方に揺れるときに材料の重量を物理的に支えなければなりません。これには、複数のオペレーターまたは特殊なシートフォロワーが必要です。パネル曲げ技術はこの問題を完全に回避します。機械のマニピュレーターが平らなブランクを前進させて回転させながら、上部と下部の曲げブレードが関節動作してフランジを作成します。この運動学の根本的な違いにより、部品の設計と加工方法が変わります。
より広範な産業環境の中でこれらは、製造現場にある他の成形装置と比較して、非常に特殊な機能を果たします。 パネル曲げ機が どこに適合するかを理解することで、コストのかかる調達ミスを防ぐことができます。
シート折り機: 標準的な折り機は、単一の折りビームを使用して材料を曲げます。一般に速度が遅くなり、より多くの手動介入が必要になります。トゥルー パネル ベンダーは、多軸の高速振動する上部ブレードと下部ブレードを備えており、より複雑な形状とより速いサイクル タイムを可能にします。
チューブ、パイプ、およびプロファイル ベンダー: パネル ベンダーは、厳密に平坦な板金製造用に設計されています。構造プロファイル、山形鋼、またはチューブを加工することはできません。
ロール ベンダー: ロール ベンダーは、タンクや大きなパイプのような連続した半径の長い円筒形状を作成します。パネル ベンダーは、平らなブランクに正確なマルチアングル フランジを成形することに優れていますが、大きな半径のステップ曲げも実行できます。
パネル ベンダーは「ユニバーサル ツール」のコンセプトを採用しています。この機械は、さまざまな曲げ角度と半径を実行できる標準的な上下ブレードのセットを使用します。これにより、プレス ブレーキで必要な物理的な工具の交換が不要になります。この場合、オペレータは、曲げプロファイル、材料の厚さ、または内側の半径が異なる場合にパンチとダイを交換する必要があります。機械は CNC 制御によってブレードのストロークと位置を自動的に調整し、希望の角度を実現します。
この普遍的なアプローチにより、ジョブ間のセットアップ時間が大幅に短縮されます。多品種環境では、ブレーキ オペレータは、複雑なボックスを構築するためのセグメント化されたツールの分解とセットアップに 30 分を費やす場合があります。唯一の物理的な変更は、新しい部品の寸法に合わせてブランクホルダー ツールの長さを自動調整することなので、パネル ベンダーはある部品プログラムから次の部品プログラムに数秒で移行します。
自動化されたパネル曲げにより、手作業による材料の取り扱いが大幅に軽減されます。機械は曲げサイクル中にシートを自動的に操作します。これにより、オペレーターが重い部品や扱いにくい部品を曲げるたびに支えて案内しなければならない手動操作に伴う人間工学的な負担や安全上のリスクが解消されます。成形エリアからオペレーターの手を離すことで、店舗では疲労に関連したエラーや安全上のインシデントが即座に減少することがわかります。
特徴 | パネルベンディングマシン | プレスブレーキマシン |
|---|---|---|
マテリアルハンドリング | 自動回転と自動前進 | 手動サポートと位置決め |
ツーリングのセットアップ | ユニバーサルブレード、自動調整 | 手動によるパンチとダイの交換 |
パーツの向き | テーブルの上に平らなまま | 曲がりの際に上向きにスイングします |
サイクルタイム (複雑な部品) | 非常に高速な連続動作 | 遅い、再配置が必要 |
サーボ電気システムは、ベルト/プーリーまたはボールねじ機構と組み合わせた AC サーボ モーターを利用して、曲げブレードとクランプ システムを駆動します。作動油が完全に存在しないため、熱ドリフトが排除され、長時間のシフトでも曲げ角度の再現性が向上します。マシンの稼働中、液体が加熱されて粘度が変化することはありません。つまり、1 日の最初の部分と最後の部分が完全に一致します。
これらの機械は、精度、低エネルギー消費、最小限のメンテナンスが優先される、HVAC コンポーネント、照明器具、電気エンクロージャなどの薄肉から中厚の材料に最適です。メンテナンスルーチンは、オイル交換、フィルター交換、漏れ修理の管理ではなく、ベアリングのグリース注入とベルトの検査に簡素化されます。
油圧モデルは、ブレードの作動とクランプ力を油圧シリンダーと比例バルブに依存します。厚板やステンレス鋼や厚手のアルミニウムなどの高張力材料を曲げるのに必要な、大量の持続的なトン数を生成します。工場が高い成形力を必要とする材料を加工する場合、依然として油圧が標準です。
ただし、より多くのエネルギーを消費し、定期的なオイルのメンテナンスが必要であり、作動油の温度変動により精度がわずかに変化する可能性があります。油圧システムを運用している工場では、多くの場合、大量の生産稼働中に一定の油温を維持するためにチラーを導入する必要があり、全体の設置面積とメンテナンス スケジュールが増加します。
ハイブリッド アーキテクチャでは、曲げブレード用のサーボ電気ドライブとクランプ機構用の油圧システムを組み合わせています。これにより、油圧の保持力に加えて、電気ドライブの速度と精度が提供されます。電動ブレードが迅速に動いて折り目を実行し、油圧ブランクホルダーが高トン数の曲げの際に材料が滑らないようにします。
ハイブリッド システムは、高いスループットと、純粋な油圧機械の全設置面積を必要とせずに中程度の厚さの材料を処理する能力を必要とする製造業者に中間ソリューションを提供します。スピードの必要性と堅固なクランプの必要性のバランスをとります。
主な材料の厚さと引張強度を評価して、トン数の要件を決定します。
施設の電力容量とエネルギー消費の目標を評価します。
油圧システムと電気機械ドライブを管理するメンテナンス チームの能力を確認してください。
必要な曲げ角度の許容差を分析します。多くの場合、公差が厳しいほどサーボ電気システムが有利になります。
シートを掴んで移動する方法によって、機械の機能が決まります。吸盤システムは真空操作を使用するため、より小さな部品の処理が可能になり、塗装済みのアルミニウムや磨かれたステンレス鋼などの傷つきやすい素材の表面の損傷を防ぎます。真空パッドはシートの平らな表面をグリップするため、エッジに干渉せず、非常に狭いフランジを形成できます。
ただし、真空システムは、穴の開いたシートや、ミルスケールが重い材料を処理するのに苦労します。プレス アーム システムは機械式クランプ アームを使用し、重量部品や穴あき材料に対して優れたグリップを提供します。メカニカルジョーがブランクのエッジに物理的に噛みつきます。安全性は高いですが、ジョーは曲げブレードと衝突せずに動作するために物理的なスペースを必要とするため、最小部品サイズと内部フランジのクリアランスに制約が課されます。
半自動システムでは、機械が曲げシーケンスを処理している間に、ブランクの手動のロードと完成品のアンロードが必要になります。オペレーターは平らなシートを角付けピンに当てて配置し、サイクルを開始し、完了したら成形されたパネルを取り外します。これらは、パーツ サイズが頻繁に変更される変動性のある少量の実行に最適です。
完全に自動化された構成には、シートローダー、無人搬送車、ロボットによるアンロードが統合されています。ガントリー システムまたは多関節ロボットが未加工のブランクをパレットから取り出し、機械に供給し、完成品を積み重ねます。完全に自動化されたセルは「完全自動」製造を可能にしますが、部品設計と上流の切断プロセスでは厳密な標準化が必要です。ブランクが許容範囲外の場合、自動ローダーがブランクを正しく配置できず、機械がクラッシュする可能性があります。
ポジティブ/ネガティブ曲げ、ヘミング、半径曲げ、およびドア、棚、キャビネットなどの多面パネル用のパネル ベンダーを選択します。曲げ方向を瞬時に反転できるため、Z 曲げや複雑なエッジ プロファイルに最適です。複数のエッジ フランジを備えた大型で平らなパネルの形成に優れています。
深い箱の成形、狭いプロファイル、極厚のプレート、およびオフセットベンド、ルーバー加工、コイニングなどの特殊なカスタム工具を必要とする部品には、プレス ブレーキ マシンをお選びください。マニピュレーターとブランクホルダーは部品をグリップするために最小限の平らな領域を必要とするため、パネル ベンダーは深くて狭いチャネルを形成できません。プレス ブレーキは、膨大な種類のグースネック パンチと特殊な金型を備えており、これらの極端な形状を簡単に処理できます。
パネル ベンダーは、セットアップ不要のツールにより、多品種少量環境で優れており、バッチ サイズ 1 でも収益性を維持できます。 4 面パネルのサイクル タイムを比較すると、パネル ベンダーは多くの場合、数秒で部品を完成させます。マニピュレータは、エッジの曲げの間でパーツを瞬時に 90 度回転します。
プレス ブレーキでは、オペレーターの取り扱いと位置変更の要件により、床から床までの時間が大幅に長くなります。オペレータは片側を曲げて部品を取り外し、手動で回転させてバックゲージに合わせて次の曲げを開始する必要があります。大型パネルの場合、この手動処理がサイクル タイムの大部分を占めます。
パネル曲げ技術の初期資本支出は大幅に高額であることを認識してください。これらの機械は自動化への多額の投資を意味します。ただし、営業費用は時間の経過とともにパネルベンダーに有利になることがよくあります。工具の在庫コストを比較してください。プレス ブレーキには高価なパンチとダイのラックが必要ですが、パネル ベンダーにはユニバーサル セットが使用されます。
エネルギー消費量は、連続的に作動する大型油圧ブレーキと比較して、サーボ電気パネル ベンダーの方が一般的に低くなります。労働率も変化します。複雑な部品を手作業で成形するのに経験豊富な金属労働者を必要とする代わりに、工場は機械を利用してブランクを積み込み、自動化されたサイクルを監視することができます。
アプリケーションの種類 | 推奨装備 | 推論 |
|---|---|---|
大型エンクロージャドア | パネルベンダー | ホイップアップや高速多面曲げを排除します。 |
厚板ブラケット (1/2") | プレスブレーキ | 高濃度のトン数が必要 |
深くて狭いチャネル | プレスブレーキ | パネル ベンダー マニピュレータは狭いプロファイルを掴むことができません |
多品種薄型ゲージパネル | パネルベンダー | 異なる部品形状間のセットアップ時間ゼロ |
エンジニアリング モデルと機械制御ソフトウェアの間の接続が切断されると、重大なリスクが生じます。エンジニアリング部門が機械で実行できない曲げ半径で部品を設計すると、生産が停止します。オフライン プログラミング機能、3D シミュレーションの精度、既存の製造実行システムとの互換性を評価します。
曲げ許容値を自動的に計算し、衝突検出を実行するソフトウェアの必要性を強調します。ソフトウェアは 3D モデルを展開し、特定の機械に正しい K ファクターを適用し、曲げシーケンスをシミュレートして、サイクル中に部品が機械のフレームや工具に衝突しないようにする必要があります。
パネルベンダーには高精度のブランクサイズが必要です。レーザー切断またはパンチングの変動は、最終的な曲げ部品の寸法誤差に直接影響します。機械はブランクの外縁を参照して曲げの位置を決めるため、ブランクを 1 mm 長く切断すると、フランジが 1 mm 長くなります。
パネルベンダーを統合する前に、上流のプロファイリングマシンで厳格な公差管理を確立し、一貫した品質を確保します。レーザー切断機とタレットパンチプレスの定期的な校正は必須です。ブランキングプロセスがずさんな場合、自動化された曲げプロセスはそれらのエラーを増幅させるだけです。
手動成形から自動曲げに移行すると、必要なスキルセットが触覚金属加工から CNC プログラミングおよびシステムのトラブルシューティングに変わります。オペレータは金属の降伏を感じなくなります。センサー、アラーム、ロボットの動きを監視します。
包括的な OEM トレーニングに予算を組み、調達プロセス中に直感的で視覚的にガイドされるマン マシン インターフェイス システムを優先します。オペレータは、機械の故障から回復する方法、材料バッチの変動に応じてパラメータを調整する方法、定期的な電気機械メンテナンスの実行方法を理解する必要があります。
適切なパネル曲げ機を選択するには、トン数、曲げ速度、標準装備の仕様を比較するだけでは不十分です。メーカーは、部品の形状、材料の厚さ、生産量、駆動システム、クランプ方法、上流の切断精度、ソフトウェアの互換性、および必要な自動化レベルを評価する必要があります。
Nanjing Jinqiu CNC Machine Tool は、 より優れた曲げ精度、生産効率、自動化を求めるメーカーに CNC 板金加工装置と技術ソリューションを提供します。その業界経験は、顧客が特定の材料、部品設計、生産要件に従って装置構成を評価するのに役立ちます。
パネル曲げシステムに投資する前に:
現在の生産量上位 20 位の部品の時間調査監査を実施し、手動処理のボトルネックを特定します。
既存の曲げ加工全体での現在のセットアップ時間を計算し、生産時間の損失を定量化します。
特定の CAD ファイルに基づいて装置メーカーにサイクルタイム シミュレーションをリクエストし、スループットの主張を検証します。
上流の切削公差を評価して、自動曲げエッジ参照システムとの互換性を確保します。
自動化されたセルのロードおよびアンロードに対応するために、施設の床面積と利用可能な電力を評価します。
A: 最大厚さは機械や材料の種類によって異なります。サーボ電気モデルは通常、最大 3 mm (11 ゲージ) の軟鋼を処理できますが、ヘビーデューティ油圧モデルは最大 4 mm または 5 mm の軟鋼を処理できます。特定の材料グレードについては、必ずメーカーの仕様を参照してください。
A: パネル ベンダーは汎用ツールを備えているため、小ロット生産に優れています。異なる曲げ角度やプロファイルの間で物理的な工具の交換が不要なため、プレス ブレーキで必要な手動セットアップと比較して、1 つのバッチ サイズが非常に効率的になります。
A: サクション カップ ベンダーは真空パッドを使用してシートを保持します。繊細な表面や小さな部品には最適ですが、穴あき金属には適していません。プレス アーム ベンダーは機械式クランプを使用し、重いシートや穴の開いたシートを強力にグリップしますが、最小パーツ サイズが制限されます。
A: はい、パネル ベンダーは、特殊な金型を必要とせずに、標準の汎用ツールを利用して、ステップ ベンディングまたはバンピングと呼ばれるプロセスを通じてヘムや大きな半径の曲げを形成する能力が非常に高くなります。
A: いいえ。パネル ベンダーは、上下の曲げブレードのユニバーサル セットを使用します。この機械は、CNC プログラミングによってブレードのストロークと角度を動的に調整し、さまざまな曲げ角度を実現するため、専用のパンチやダイが不要になります。
A: パネル ベンダーは、位置決めのためにブランクの外側の端を参照します。レーザーカットされたブランクの寸法が不正確な場合、曲げプロセス中にそれらの誤差がさらに大きくなり、最終部品が許容範囲外になることがあります。
A: いいえ。パネル曲げ機は、平板金属の製造専用に設計されています。チューブやパイプの曲げには、成形プロセス中に円筒形または構造プロファイルをサポートするように設計されたまったく異なる機械が必要です。
